4-Zoll-6-Zoll-LNOI-Wafer Die perfekte Wahl für kompakte und leistungsstarke optische Kommunikation
Produktdetails:
| Herkunftsort: | China |
| Markenname: | CQT |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | LNOI-Oblate |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10 Stück |
|---|---|
| Preis: | $2000/pc |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 50000 PC/Monat |
|
Detailinformationen |
|||
| Erzeugnis: | LiNbO3 auf Isolator | Durchmesser: | 4 Zoll, 6 Zoll |
|---|---|---|---|
| Oberschicht: | Lithiumniobat | Kronenbreite: | 300~600nm |
| Sonnenbestrahlung: | Thermisches Oxid SiO2 | Sonnenbestrahlungs-Stärke: | 2000±15nm; 3000±50nm; 4700±100nm |
| die Trägerschicht: | Si, geschmolzenes Silizium | Anwendung: | Optische Wellenleiter und Microwaveguides |
Produkt-Beschreibung

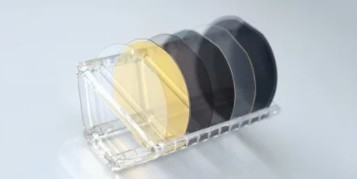

4 Zoll 6- Inch.LNOI-Wafer die perfekte Wahl für kompakte und leistungsstarke optische Kommunikation
- Ich weiß.Revolutionäre Photonik mit LNOI-Wafern mit extrem geringen Verlusten- Ich weiß.
- Ich weiß.Lithiumniobat-on-Isolator (LNOI) -Plattform der nächsten Generation- Ich weiß.
Eröffnen Sie beispiellose Leistungen in der integrierten Photonik mit unseren modernsten LNOI-Wafern, entwickelt für ultra-niedrige optische Verluste und Sub-Nanometer Oberflächenrauheit.Kombination von stechiometrischen dünnen LiNbO3-Folien mit thermisch oxidierten SiO2-vergrabenen Schichten, unsere Waffeln liefern >30-mal höhere nichtlineare EffizienzDies ermöglicht eine CMOS-kompatible Fertigung.
Hauptvorteile
✓ Durchbruch EO Performance: Erreichen >100 GHz Modulationsbandbreite mit r33 >30 pm/V, ideal für 800G/1.6T kohärente Transceiver.
✓ Quantum-Ready-Precision: Custom periodic poling (PPLN) mit einem Fehler in der Domäne von <5 nm für die Erzeugung von verflochtenen Photonen.
✓ Leistungshärte Konstruktion: > 10 MW/cm2 optische Intensität (Telcordia GR-468 zertifiziert).
Anträge
▷ 5G/6G ultra-kompakte EO-Modulatoren
▷ Topologische Photonschaltkreise und optische Berechnungen
▷ Quantenfrequenzwandler (C/L-Band zu Telekommunikationsband)
▷ LiDAR-Fotodetektoren mit hoher Empfindlichkeit
Technische Spezifikationen
• Wafergröße: 100/150 mm Durchmesser (2" bis 6" anpassbar)
• LiNbO3-Schicht: X-Schnitt/Z-Schnitt, Dicke 300±5 nm (Standard)
• Vergrabener Oxid: 1-3 μm SiO2, Abbruchspannung > 200 V/μm
• Substrat: Si mit hoher Widerstandsfähigkeit (> 5 kΩ·cm)
| LNOI Wafer | |||
| Struktur | LN / SiO2- Ja. | LTV / PLTV | < 1,5 μm (5- Ich weiß.5 mm2) / 95% |
| Durchmesser | Φ100 ± 0,2 mm | Grenze ausschließen | 5 mm |
| Stärke | 500 ± 20 μm | Verbeugen | innerhalb von 50 μm |
| Primärflächige Länge | 47.5 ± 2 mm 57.5 ± 2 mm |
Grenzschneiden | 2 ± 0,5 mm |
| Waferbebeln | Typ R | Umwelt | Rohs zwei.0 |
| Oberste LN-Schicht | |||
| Durchschnittliche Dicke | 400/600±10 nm | Einheitlichkeit | < 40 nm @17 Punkte |
| Brechungsindex | nicht > 2.2800, ne < 2,2100 @ 633 nm | Orientierung | X-Achse ± 0,3° |
| Zulassung | Optische | Oberfläche Ra | < 0,5 nm |
| Mängel | > 1 mm Keine; - Ich weiß.1 mm Innerhalb von insgesamt 300 |
Delamination | Keine |
| Schablone | > 1 cm Keine; - Ich weiß.1 cm innerhalb von 3 |
Primäre Wohnung | Dreieckig zur +Y-Achse ± 1° |
| Isolierung SiO2Schicht | |||
| Durchschnittliche Dicke | 2000 nm ± 15 nm 3000 nm ± 50 nm 4700 nm ± 100 nm | Einheitlichkeit | < ± 1% @17 Punkte |
| Fab-Methode | Thermoxid | Brechungsindex | 1.45-1,47 @ 633 nm |
| Substrat | |||
| Material | - Ja. | Orientierung | < 100> ± 1° |
| Primäre flache Orientierung | < 110> ± 1° | Widerstand | > 10 kΩ·cm |
| Verunreinigung von hinten | Keine sichtbaren Flecken | Rückseite | Schnitzen |
