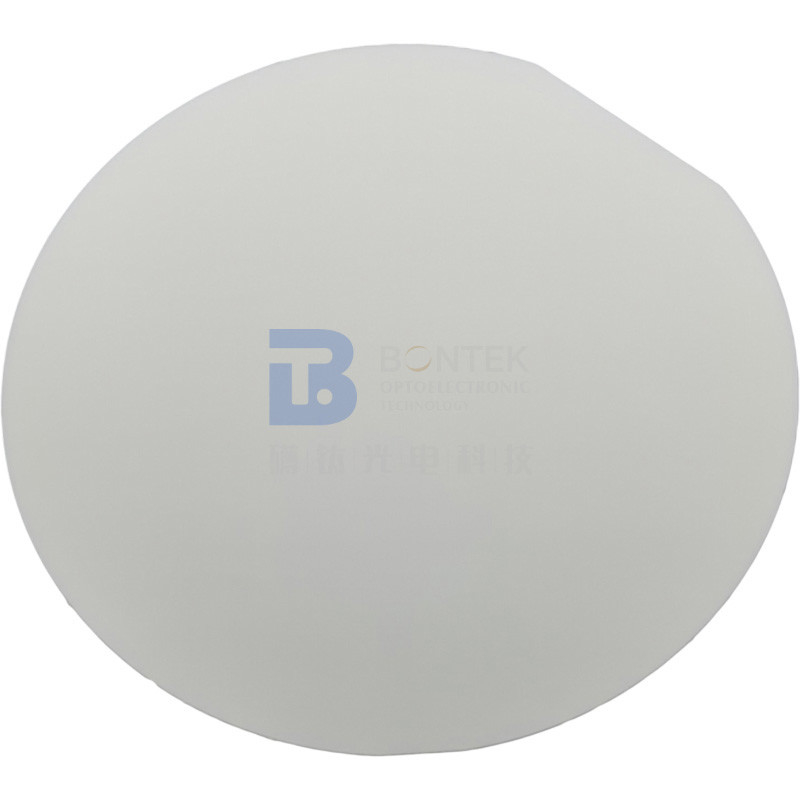

Φ100mm 0.5mm einzelnes Crystal Quartz Wafer X-geschnittenes Y-geschnittenes für Druck-Sensor
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Modellnummer: | Einzelner Crystal Quartz |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 PCS |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kassette/Glas, setzten sich in einen Karton mit PET-Schaum. |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100000 PCS/MONAT |
|
Detailinformationen |
|||
| Material: | Einzelner Crystal Quartz | Größe: | Durchmesser 3", 4" oder Squard |
|---|---|---|---|
| Orientierung: | X-geschnitten, Y-geschnitten | Stärke: | 0.525mm |
| Oberfläche: | Doppelter Seitenschoss | Gebrauch: | Druck-Sensor |
| Ra: | 0.2um~0.7um | Samen: | Mit Samen |
| Hervorheben: | 0.5mm einzelner Crystal Quartz Wafer,Y-geschnittene einzelne Kristallscheibe,Einzelnes Crystal Quartz Wafer-X-Cu |
||
Produkt-Beschreibung
Φ100mm 0.5mm starkes einzelnes Crystal Quartz Wafer X-geschnittenes Y-geschnittenes für Druck-Sensor
Quarz ist eine kristallene Form des Siliciumdioxids (SiO2). Es ist ein hartes, spröde, ist transparentes Material mit einer Dichte von 2649 kg/m3 und einem Schmelzpunkt von 1750° C. Quartz in den gewöhnlichen Säuren, aber im Löslichen in der Fluorwasserstoffsäure und in den heißen Alkalien unlöslich. Wenn Quarz zu 573° C erhitzt wird, seine kristallenen Formänderungen. Die stabile Form über dieser Übergangstemperatur bekannt als Hochquarz oder Beta-quarz, während die stabile Form unter 573° C als Niedrigquarz oder Alphaquarz bekannt. Für Resonatoranwendungen ist nur Alphaquarz vom Interesse und sofern nicht anders angegeben bezieht sich der Ausdruckquarz in der Folge immer auf Alphaquarz. Quarz ist ein reichliches natürliches Material, aber beträchtliche Arbeit wird angefordert, um gute Qualität vom wertlosen natürlichen Quarz zu trennen. Obgleich Silikon (hauptsächlich in Form von Dioxid und im Allgemeinen als kleinen Quarzkristalliten) ungefähr Drittel von der Erdkruste, vom natürlichen Quarz der Größe und von der Qualität, die für Gebrauch in den Geräten passend ist, die seine piezoelektrischen Eigenschaften einsetzen enthält, ist hauptsächlich in Brasilien gefunden worden.
| Typische Materialeigenschaften | |
| Reinheit |
Optischer Grad: 99,99% |
| Crystal Structure und Gitter Parameter |
Sechseckig a= 4,914 Å c = 5,405 Å |
| Wachstums-Methode |
Hydrothermale Methode |
| Härte |
7,0 Mohs |
| Dichte |
2,684 g/cm3 |
| Schmelzpunkt |
1750 Gr. C (Phasenübergangspunkt: °C) 573,1 |
| Spezifische Wärme |
0,18 cal/g |
| Thermoelektrische Konstante |
1200 Millivolt/°C @ °C 300 |
| Wärmeleitfähigkeit |
0,0033 cal-/cm/°c |
| Koeffizient der thermischen Expansion, (CTE) (x10^-6/K) |
Senkrechtes zu z-Achse: 13,71 Ähnlichkeit zu z-Achse: 7,48 |
| Brechungskoeffizient |
1,544 |
|
Q-Wert Schallgeschwindigkeit, SÄGE Frequenzkonstante, BAW Piezoelektrische Koppelung, |
1,8 x 10^6; 2,4 x 10^6, 3,0 x 10^6 3160 (m/sec) 1661 (kHz/mm) K2 (%) BAW: 0,65 SÄGE: 0,14 |
| Einbeziehung |
Iec-Grad II |
|
Durchmesser |
25.4mm, 50.8mm, 76.2mm, 100.0mm |
|
Toleranz |
±0.2mm |
|
Stärke |
325um, 500um, 525um, 675um |
|
Toleranz |
±25um |
|
Orientierung |
X0 °, Y0°, 35.15°Y, 42.75°Y, 52°Y, Z+2° |
|
Toleranz |
±7 ', ±15 ', ±30 ' |
|
TTV |
≤10um |
|
LTV |
≤2.0um innerhalb eines Bereichs von 5×5mm |
|
PLTV |
≥95% (3mm vom Rand ausgeschlossen) |
|
BOGEN |
-25um ≤Bow≤ +25um |
|
Verzerrung |
<30um> |
|
Oberseite |
Ra<1nm> |
|
Rückseite |
GC#1000 hüllte, 0.2um≤Ra≤0.7um ein |
|
Samen |
Mit dem Samen samenlos |
FAQ:
- Q: Was sind die Produkte Sie, hauptsächlich an zu arbeiten?
: Wir betrachten uns selbst als der piezo Oblatenspezialist. Vor wir sind, zum mit einzelnem Crystal Quartz in China ungefähr 30 Jahren zu arbeiten das allererste. Dann allmählich treten wir auf dem Gebiet von LiNbO3-, LiTaO3-, Quarzglas, von LGS, von CTGS etc. Besonders wenn Sie einen piezo Quarzlieferanten suchen, sind wir die entscheidende Wahl! Wir lagern Millionen Quarzfreie räume jedes Jahr, weil wir AN beherrschen, Sc- und IT-Schnitte mit überlegener Winkelpräzision aus.
- Q: Können Sie Produktkundenbezogenheit annehmen?
: Ja selbstverständlich. Wir können gemäß Ihres Antrags fabrizieren. Darüber hinaus sind wir mit piezo Oblaten so erfahren, dass wir Ihnen relevante Vorschläge zur Verfügung stellen können, wenn Sie nicht 100% sicher über Ihre Wahl sind. Außerdem haben wir einige Standardoblaten auf Lager, überprüfen bitte mit uns.
- Q: Können Sie die Waren über unser Kuriermittel liefern?
: Ja würden wir Sie vorschlagen, mit dem Kuriermittel zu gehen, das Sie mit am vertrautesten sind (DHL, Fedex, UPS etc.). Wir können über Ihr Konto versenden. Und selbstverständlich verpacken wir die Produkte sicher in der annehmbaren Größe, um Ihnen zu helfen, die Versandkosten zu sparen. Wenn Sie uns benötigen, uns um der Fracht zu kümmern, ist es auch kein Problem. Wir haben auch guten Rabatt mit den internationalen Kurierunternehmen.
- Q: Wie können Sie uns garantieren erhalten, was wir sicher wünschen?
: Die Oblatenprodukte sind zerbrechlich und manchmal teuer. Die letzte Sache, wie der Hersteller, möchten wir sehen sind die Produkte, die wir wurden beschädigt während des Kuriers machen. Infolgedessen verpacken wir die Oblaten ausreichend und setzen sie in einen richtigen Karton ein, der mit Pufferschwamm gefüllt wird. Jedoch sind Unfälle manchmal unvermeidlich. So folgen Sie bitte den „Wareneingangsprüfungs“ Schritten, die in den Zeichnungen unten gezeigt werden. Wenn unerwünschte geschehen, wir entweder die Anreicherung geben oder zurückerstatten, wenn Sie den Prüfungsschritten folgen.
- Q: Können wir Ihre Fabrik besichtigen?
: Sicher. Betriebsaufsicht ist für Kauf der großen Menge und die langfristige Zusammenarbeit wichtig. Mit vertrauliche Diskussion ist, was wir größtenteils überzeugt. Während der letzten Jahre haben berühmte Namen auf der ganzen Welt unseren Fortschritt in der Fabrikanhäufung gezeugt. Derzeit wegen der Pandemie Covid-19, hatten wir auch die Erfahrung der Videokonferenz mit globalen Käufern.
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
