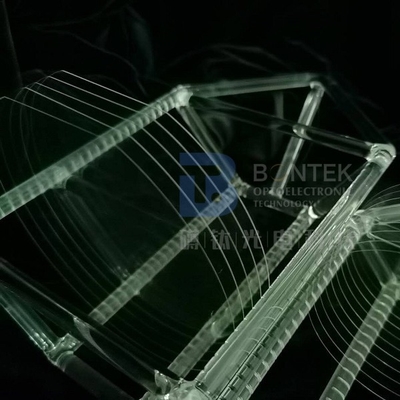

8 Wafer des Zoll LiNbO3 128 Grad Y-geschnitten und Z-geschnitten für akustische Oberflächenwellen-Geräte
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | Lithium-Niobat (LiNbO3) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 PCS |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 PC/Monat |
|
Detailinformationen |
|||
| Material: | Oblate LiNbO3 | Grad: | SAW, Optisch |
|---|---|---|---|
| Durchmesser: | 8 Zoll | Orientierung: | Z-Schnitt, 128Y-Schnitt |
| Stärke: | 350um, 500um, 1000um | Oberfläche: | DSP, SSP |
| Rauheit: | Ra<1nm | Anwendung: | SAW-Filter, Ultraschallwandler |
| Markieren: | 8 Zoll LiNbO3 Wafer,SÄGElithium-niobat-Oblate,Optische Oblate LiNbO3 |
||
Produkt-Beschreibung
Großer Durchmesser Wafers 128°Y-cut 8 Zoll LiNbO3 und Z-geschnittenes für akustische Oberflächenwellen-Geräte

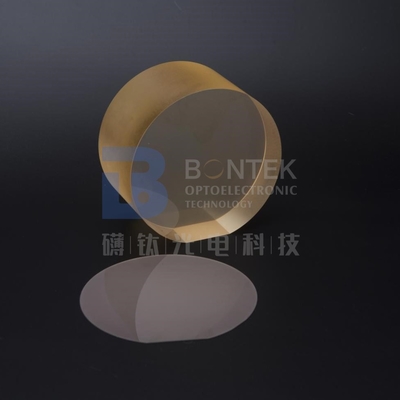

Lithium-Niobat (LiNbO3) ist farbloser oder etwas gelblicher lichtdurchlässiger Kristall, mit sechseckiger Struktur R3C, Dichte von 4.64×10^3kg/m3, Mohs-Härte von 5~5.5, Schmelzpunkt von 1253℃, Curie-Temperatur an 1210℃. Einzelner Kristall des Lithium-Niobates ist eine Art von ferroelectric mit hohem elektromechanischem Kopplungskoeffizienten und niedrigem Ausbreitungsverlust, die verwendet werden können, um Geräte der akustischen Oberflächenwelle (SÄGE) mit Bandbreite bis 50% herzustellen. Die Eigenschaften der akustischen Oberflächenwelle (SÄGE) von einzelnen Kristallmaterialien LiNbO3 sind zu seiner Orientierungs- und Ausbreitungsrichtung eng verwandt. Anordnungsgemäß unterschiedliche geschnittene Winkel- und Ausbreitung ist seine SÄGE-Ausbreitungsgeschwindigkeit 3400~4000m/s, ist der elektromechanische Kopplungskoeffizient 0%~5.6%, und der Temperaturkoeffizient ist -1.1~-95.6 (10^-6/℃).
Das Entwicklungsziel des Lithium-Niobates (LiNbO3) da die SÄGE der nächsten Generation und das optische Material immer, Oblaten des größeren Durchmessers zu produzieren ist, um die Bedingungen des Herstellers zu erfüllen. BonTek sieht die Tendenz und teilt den Wert und führt die Wafers 8 Zoll LN für 128°Y-cut und Z-geschnitten, die Wafers 6 Zoll LN für alle geschnittenen Winkel ein!
|
Material |
8" Lithium-Niobat-Oblate |
|
Orientierung |
Z-geschnitten oder Y128°-cut |
|
Oberflächenende |
Einfache oder doppelte Seitenpolitur (DLP/SLP/SSP/DSP ganz verfügbar) |
|
Stärke |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
BOGEN |
± 40um |
|
Verzerrung |
< 80=""> |
|
Orientierungsebenen |
Halb Standardkerbe |
|
Polierseitenra |
Rauheits-Ra<10a> |
|
Rückseite-Kriterien |
Rauheits-Ra: 0.5-1.0µm GC#1000 |
|
Rand-Rundung |
Konform mit HALB Standard M1.2/beziehen Sie sich auf IEC62276 |
|
Crystal Sturucture |
Trigonal, Raumgruppe R3c, Punktgruppe 3m |
|
Schmelzpunkt |
1253℃ |
|
Mohs-Härte |
5 |
|
Dichte |
4.64g/cm3 |
|
Zerfließen |
Kein |
|
Optische Homogenität |
~5x10-5/cm |
|
Transparenz-Strecke |
420-5200nm |
|
Absorptions-Koeffizient |
~0.1%/cm @1064nm |
|
Brechungskoeffizienten @1064nm |
Ne =2.146, nein = 2.220@1300nm Ne =2.156, nein = 2.232@1064nm Ne =2.203, nein = 2.286@632.8nm |
|
Thermische Expansions-Koeffizienten (bei℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Wärmeleitfähigkeits-Koeffizienten |
38 W/m/K an 25℃ |
|
Thermische optische Koeffizienten |
dno/dT =-0.874 x 10-6/Kbei1.4μm dne/dT =39.073 x 10-6/Kbei1.4μm |
|
Die Sellmeier-Gleichungen (λ im μm) |
keine 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
FAQ:
- Q: Was sind die Produkte Sie, hauptsächlich an zu arbeiten?
: Wir betrachten uns selbst als der piezo Oblatenspezialist. Vor wir sind, zum mit einzelnem Crystal Quartz in China ungefähr 30 Jahren zu arbeiten das allererste. Dann allmählich treten wir auf dem Gebiet von LiNbO3-, LiTaO3-, Quarzglas, von LGS, von CTGS etc. Besonders wenn Sie einen piezo Quarzlieferanten suchen, sind wir die entscheidende Wahl! Wir lagern Millionen Quarzfreie räume jedes Jahr, weil wir AN beherrschen, Sc- und IT-Schnitte mit überlegener Winkelpräzision aus.
- Q: Können Sie Produktkundenbezogenheit annehmen?
: Ja selbstverständlich. Wir können gemäß Ihres Antrags fabrizieren. Darüber hinaus sind wir mit piezo Oblaten so erfahren, dass wir Ihnen relevante Vorschläge zur Verfügung stellen können, wenn Sie nicht 100% sicher über Ihre Wahl sind. Außerdem haben wir einige Standardoblaten auf Lager, überprüfen bitte mit uns.
- Q: Können Sie die Waren über unser Kuriermittel liefern?
: Ja würden wir Sie vorschlagen, mit dem Kuriermittel zu gehen, das Sie mit am vertrautesten sind (DHL, Fedex, UPS etc.). Wir können über Ihr Konto versenden. Und selbstverständlich verpacken wir die Produkte sicher in der annehmbaren Größe, um Ihnen zu helfen, die Versandkosten zu sparen. Wenn Sie uns benötigen, uns um der Fracht zu kümmern, ist es auch kein Problem. Wir haben auch guten Rabatt mit den internationalen Kurierunternehmen.
- Q: Wie können Sie uns garantieren erhalten, was wir sicher wünschen?
: Die Oblatenprodukte sind zerbrechlich und manchmal teuer. Die letzte Sache, wie der Hersteller, möchten wir sehen sind die Produkte, die wir wurden beschädigt während des Kuriers machen. Infolgedessen verpacken wir die Oblaten ausreichend und setzen sie in einen richtigen Karton ein, der mit Pufferschwamm gefüllt wird. Jedoch sind Unfälle manchmal unvermeidlich. So folgen Sie bitte den „Wareneingangsprüfungs“ Schritten, die in den Zeichnungen unten gezeigt werden. Wenn unerwünschte geschehen, wir entweder die Anreicherung geben oder zurückerstatten, wenn Sie den Prüfungsschritten folgen.
- Q: Können wir Ihre Fabrik besichtigen?
: Sicher. Betriebsaufsicht ist für Kauf der großen Menge und die langfristige Zusammenarbeit wichtig. Mit vertrauliche Diskussion ist, was wir größtenteils überzeugt. Während der letzten Jahre haben berühmte Namen auf der ganzen Welt unseren Fortschritt in der Fabrikanhäufung gezeugt. Derzeit wegen der Pandemie Covid-19, hatten wir auch die Erfahrung der Videokonferenz mit globalen Käufern.
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
