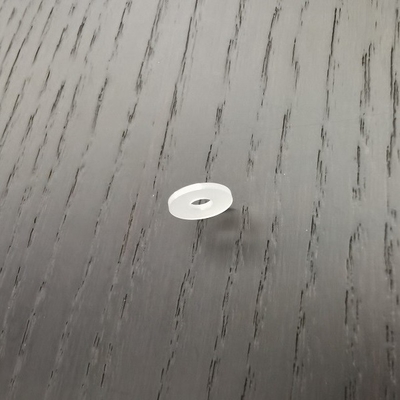

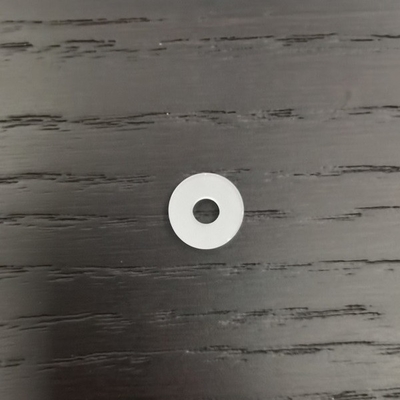

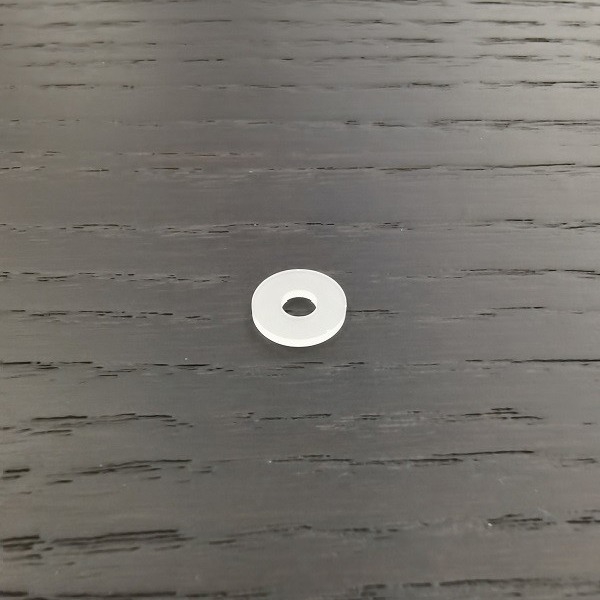

Kundengebundene Größen-Lithium-Niobat-piezoelektrische Oblate Ring Orientation Z-geschnittenes 36Y-Cut
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | Lithium-Niobat (LiNbO3) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 PCS |
|---|---|
| Preis: | Negotiable |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 PC/Monat |
|
Detailinformationen |
|||
| Produkt: | LiNbO3 Piezoelektrischer Ring | Grad: | Optische / SAW-Qualität |
|---|---|---|---|
| Orientierung: | X, Z, 36Y usw. | Außendurchmesser: | 5 mm ~ 150 mm |
| Innerer Durchmesser: | 2 mm ~ 100 mm | Stärke: | 0,35 / 0,50 / 1,00 / 2,00 mm |
| Oberfläche: | Doppelseitige Politur, doppelseitige Läppung | Ra Rauheit: | Ra <1nm |
| Markieren: | Piezoelektrische Oblate Z-geschnitten,Kundengebundene Größen-Lithium-Niobat-Oblate,Piezoelektrische Oblate 36Y-cut |
||
Produkt-Beschreibung
Kundengebundene Größen-Lithium-Niobat-piezoelektrische Oblaten-Ring-Orientierung Z-geschnittenes 36Y-cut
Lithium-Niobat-Kristall hat die Vorteile des hohen Galvano-Optikkoeffizienten, des breiten optischen transparenten Fensters und der hohen optischen Qualität. Lithium-Niobat-Kristall ist das bevorzugte Material für optische Modulation und q-Modulation in den fast-Infrarot- und Infrarotbändern. Für den Galvano-Optikmodulator, die Kristallausstellungsz-geschnittene null Restdoppelbrechung und X-geschnittene Restdoppelbrechung ungleich null entlang der Richtung der Lichtausbreitung, mit dem maximalen effektiven Galvano-Optikkoeffizienten. Für q-Schalter ist der Kristall gewöhnlich z-geschnitten, wenn null Restdoppelbrechung und elektrisches ein querfeld in Richtung der Lichtausbreitung fungieren. Der piezoelektrische Ring in LN hat einen Nachteil mit hoher Wiederholungsrate, aber dieser Nachteil kann durch einen passenden piezoelektrischen Dämpfungsentwurf gewissermassen überwunden werden.
BonTek kann piezoelektrischen Ring LiNbO3 oder des Schwingquarzes für Sie besonders anfertigen. Wir fabrizieren zehn Tausenden dieser piezo Ringe für einige Firmen auf der ganzen Welt für die letzten 20 Jahre.
|
Material |
LiNbO3 Oblate, piezo Ring |
|
Orientierung |
X / Z/Y41 °/Y64 °/Y128 °/YZ/YX oder besonders angefertigt |
|
Außendurchmesser |
5mm | 150mm |
|
Innerer Durchmesser |
2mm | 100mm |
|
Oberflächenende |
Einfache oder doppelte Seitenpolitur (DLP/SLP/SSP/DSP ganz verfügbar) |
|
Stärke |
0.35 / 0,50/1,00/3,00 + Millimeter |
|
TTV |
< 1=""> |
|
BOGEN |
± (25µm ~40um) |
|
Verzerrung |
<> |
| Reinigung
|
Klassen-Reinraum 1000 |
|
PLTV (<0> |
<1> ≥98%(5mm*5mm)mit2mmRandausgeschlossen |
|
Rand |
Compl't mit HALB M1.2@with GC800# .regular an C schrieb |
|
Ebenen |
verfügbar, pro Antrag |
|
Polierseitenra |
Rauheits-Ra<> |
|
Rückseite-Kriterien |
Rauheits-Ra: 0.5-1.0µm GC#1000 |
|
Rand-Rundung |
Konform mit HALB Standard M1.2/beziehen Sie sich auf IEC62276 |
|
Sprünge, Sägekennzeichen, Flecke |
Kein |
|
Getriebe |
0.32 - 5.2um (Stärke 6mm) |
|
Brechungskoeffizient |
no=2.237, ne=2.158 @633nm |
|
Reflexionsdämpfung |
14,6% @633nm |
|
Schmelzpunkt (℃) |
1250 |
|
Dichte |
4,64 g/cm3 |
|
Mohs-Härte |
5 |
|
Elastizitätsmodul |
170 GPa |
|
Nichtlinearer Koeffizient |
d33=34.45, d31=d15=5.95, d22=13.07 (pmv-1) |
|
Schubmodul |
68 PGa |
|
Massenmodul |
112 GPa |
|
Thermische Expansion |
a11=15.4×10^-6/K, a33=7.5×10^-6/K |
| Material | (Piezo/optischer Grad) einzelnen Crystal Quartz Blankss |
| Synthetischer Q-Wert | Minimales 1.8×10^6, 2.4×10^6, 3.0×10^6 (Iec-Standards) |
| Ätzungs-Kanal-Dichte (ECD) | 2/cm2, 10/cm2, 30/cm2, 100/cm2, 300/cm2; Gefegter Quarz (Iec-Standards) |
| Einbeziehungs-Dichte | Ia, Ib, I, II, III Grade (Iec-Standards) |
| Schneidewinkel | X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. |
| Außendurchmesser | 3mm | 200mm |
| Innerer Durchmesser | 1mm | 100mm |
| Stärke | 0.1mm | 10mm |
| Orientierungs-Ebene | Wie erforderlich oder Bleistift markiert |
| Oberflächenende | Doppelte eingehüllte, doppelte Seitenseite polierte |
| Polierseitenra | <0> |
| Rückseite-Kriterien | General ist 0.2-0.5µm oder so besonders angefertigt |
FAQ:
- Q: Was sind die Produkte Sie, hauptsächlich an zu arbeiten?
: Wir betrachten uns selbst als der piezo Oblatenspezialist. Vor wir sind, zum mit einzelnem Crystal Quartz in China ungefähr 30 Jahren zu arbeiten das allererste. Dann allmählich treten wir auf dem Gebiet von LiNbO3-, LiTaO3-, Quarzglas, von LGS, von CTGS etc. Besonders wenn Sie einen piezo Quarzlieferanten suchen, sind wir die entscheidende Wahl! Wir lagern Millionen Quarzfreie räume jedes Jahr, weil wir AN beherrschen, Sc- und IT-Schnitte mit überlegener Winkelpräzision aus.
- Q: Können Sie Produktkundenbezogenheit annehmen?
: Ja selbstverständlich. Wir können gemäß Ihres Antrags fabrizieren. Darüber hinaus sind wir mit piezo Oblaten so erfahren, dass wir Ihnen relevante Vorschläge zur Verfügung stellen können, wenn Sie nicht 100% sicher über Ihre Wahl sind. Außerdem haben wir einige Standardoblaten auf Lager, überprüfen bitte mit uns.
- Q: Können Sie die Waren über unser Kuriermittel liefern?
: Ja würden wir Sie vorschlagen, mit dem Kuriermittel zu gehen, das Sie mit am vertrautesten sind (DHL, Fedex, UPS etc.). Wir können über Ihr Konto versenden. Und selbstverständlich verpacken wir die Produkte sicher in der annehmbaren Größe, um Ihnen zu helfen, die Versandkosten zu sparen. Wenn Sie uns benötigen, uns um der Fracht zu kümmern, ist es auch kein Problem. Wir haben auch guten Rabatt mit den internationalen Kurierunternehmen.
- Q: Wie können Sie uns garantieren erhalten, was wir sicher wünschen?
: Die Oblatenprodukte sind zerbrechlich und manchmal teuer. Die letzte Sache, wie der Hersteller, möchten wir sehen sind die Produkte, die wir wurden beschädigt während des Kuriers machen. Infolgedessen verpacken wir die Oblaten ausreichend und setzen sie in einen richtigen Karton ein, der mit Pufferschwamm gefüllt wird. Jedoch sind Unfälle manchmal unvermeidlich. So folgen Sie bitte den „Wareneingangsprüfungs“ Schritten, die in den Zeichnungen unten gezeigt werden. Wenn unerwünschte geschehen, wir entweder die Anreicherung geben oder zurückerstatten, wenn Sie den Prüfungsschritten folgen.
- Q: Können wir Ihre Fabrik besichtigen?
: Sicher. Betriebsaufsicht ist für Kauf der großen Menge und die langfristige Zusammenarbeit wichtig. Mit vertrauliche Diskussion ist, was wir größtenteils überzeugt. Während der letzten Jahre haben berühmte Namen auf der ganzen Welt unseren Fortschritt in der Fabrikanhäufung gezeugt. Derzeit wegen der Pandemie Covid-19, hatten wir auch die Erfahrung der Videokonferenz mit globalen Käufern.
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
