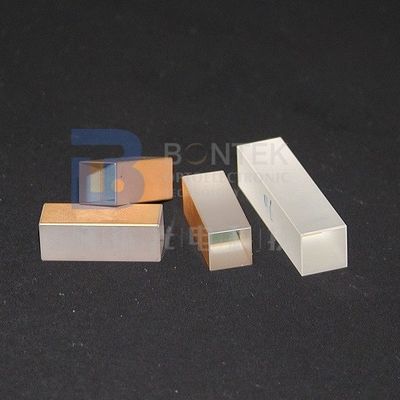

Z X schnitt Kristalle der Oblaten-LiNbO3, die optischer Grad polnisch mit Seiten versieht
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | LiNbO3 (LNC) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 2 PCS |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 PCS/Month |
|
Detailinformationen |
|||
| Material: | LiNbO3 Crystal Wafer | Art: | Optischer Grad |
|---|---|---|---|
| Durchmesser: | 4inch, 6inch, 8 Zoll | Orientierung: | X-geschnitten, Z-geschnitten |
| Stark: | 350um, 500um | Oberflächenart: | Beide Seiten-Polnisches |
| Rauheit: | Ångström Ra<5 | Anwendung: | Optisches Gerät |
| Hervorheben: | X schnitt Oblate LiNbO3,Beide Seiten polieren Kristalle LiNbO3,Optisches LiNbO3 Crystal Wafer |
||
Produkt-Beschreibung
Z-geschnittener X-geschnittener LiNbO3 Kristallscheiben-optischer Grad beide Seiten-Polnisches
Die Schalldurchlässigkeit für die Längswellen in LiNbO3, das entlang den Hauptäxten fortpflanzt, ist für die Z-Richtung, 7.271*10^5 cm/s; für die Y-Richtung 6.549*10^5 cm/s; und für die X-Richtung, sollte 6.580*10^5 cm/s.32, 43,44 diese Werte am Fall von einem Y-geschnittenen LNO anwendend Kristall 10*10*0.5 mm3, der extensional Modus der Stärke bei 6,58 MHZ erscheinen. Die nähste beobachtete Spitze wird bei einer etwas niedrigeren Frequenz von 6,34 MHZ zentriert, die möglicherweise werden erklärt als Folge des festklemmenden Effektes der Metglas-Folien. Die berechneten extensional Resonanzen der Länge entlang den x- und z-Richtungen (327,5 kHz und 363,5 kHz, beziehungsweise) können den Spitzen zugeschrieben werden beobachteten bei 314 kHz und 355 kHz.
|
Material |
Oblate 4inch 6inch 8inch LiNbO3 LNC |
|
Orientierung |
Z-geschnitten oder X-geschnitten |
|
Oberflächenende |
Doppelte Seitenpolitur (DLP/SLP/SSP/DSP ganz verfügbar) |
|
Stärke |
0.35mm, 0.50mm, 1.00mm |
|
TTV |
< 5=""> |
|
BOGEN |
± 30um |
|
Verzerrung |
< 40=""> |
|
Orientierungsebenen |
Halb Standardkerbe |
|
Polierseitenra |
Rauheits-Ra<5a> |
|
Rückseite-Kriterien |
Rauheits-Ra: 0.5-1.0µm GC#1000 |
|
Rand-Rundung |
Konform mit HALB Standard M1.2/beziehen Sie sich auf IEC62276 |
|
Crystal Sturucture |
Trigonal, Raumgruppe R3c, Punktgruppe 3m |
|
Schmelzpunkt |
1253℃ |
|
Mohs-Härte |
5 |
|
Dichte |
4.64g/cm3 |
|
Zerfließen |
Kein |
|
Optische Homogenität |
~5x10-5/cm |
|
Transparenz-Strecke |
420-5200nm |
|
Absorptions-Koeffizient |
~0.1%/cm @1064nm |
|
Brechungskoeffizienten @1064nm |
Ne =2.146, nein = 2.220@1300nm Ne =2.156, nein = 2.232@1064nm Ne =2.203, nein = 2.286@632.8nm |
|
Thermische Expansions-Koeffizienten (bei℃ 25) |
//a, 2.0x10-6/K //a, 2.2x10-6/K |
|
Wärmeleitfähigkeits-Koeffizienten |
38 W/m/K an 25℃ |
|
Thermische optische Koeffizienten |
dno/dT =-0.874 x 10-6/Kbei1.4μm dne/dT =39.073 x 10-6/Kbei1.4μm |
|
Die Sellmeier-Gleichungen (λ im μm) |
keine 2=4.9048+0.11768/(λ2-0,04750)-0.027169λ2 Ne 2=4.5820+0.099169/(λ2-0,04443)-0.02195λ2 |
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
