AN Sc schneiden Sie Quarz Crystal Blanks Single Doubly Rotated mit ZTC
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:14001 |
| Modellnummer: | Einzelner Crystal Quartz |
Zahlung und Versand AGB:
| Min Bestellmenge: | 100 PC |
|---|---|
| Preis: | Verhandlungsfähig |

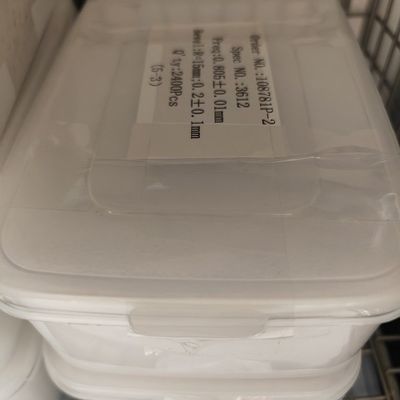

| Verpackung Informationen: | Kassette/Glas, setzten sich in einen Karton mit PET-Schaum. |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 200000 PC/Monat |
|
Detailinformationen |
|||
| Produkt: | Kultivierter Quarz | Frequenz: | 0.5MHz~70MHz durch die Ätzung |
|---|---|---|---|
| Rotation: | An-geschnitten, Sc-geschnitten | θ Winkel: | ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
| Größe: | 10mm, 15mm; 10×10mm etc. | Ord: | Grundlage; 3. Oberton; 5. Oberton |
| Oberfläche: | #1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u); Polished& ätzte Geschlechtskrankheit | Dioptrisch: | Plano-konvex: 0,5 dioptrisches bikonvexes dioptric~10: 10 dioptric~15 dioptrisch |
| Hervorheben: | Am Sc-Schnitt-Quarz Crystal Blanks,Einzelner gedrehter Quarz Crystal Blanks,Quarz Crystal Piezoelectric Wafer Blanks |
||
Produkt-Beschreibung
Einzeln und AN Sc doppelt gedreht schneiden Sie Quarz Crystal Blanks mit ZTC
Frequenz gegen Temperatur
Kristallfrequenzausgang als Funktion der Temperatur. Temperaturbeständigkeit ist eine Spezifikation, die in den Brüchen pro Milliarde berechnet wird. Sc-geschliffener Kristall kann die Leistung des Oszillators verbessern. Der Hauptgrund ist die Steigung der Kurve nahe dem Wendepunkt des Kristalles. Im allgemeinen am gleichen Wendepunkt, ist die Steigung des Sc-Schnittes 1/3 der Steigung von am Schnitt. Ein anderer Vorteil ist, dass Sc-Schnitte angepasst werden, um über einer breiteren Temperaturzone zu funktionieren.
Kristallaltern
Kristallaltern ist ein Indikator von wie die Frequenz von Kristalländerungen über seiner Lebenszeit. Kristallaltern wird durch Verunreinigungen im Oszillator verursacht. Die Alterungsrate wird auch in den Teilen pro Milliarde gemessen. Sc-geschliffener Kristall ist nicht für einige Faktoren empfindlich, die Altern, wie Kristallinstallationsdruck, überziehender Kristalldruck, elektronische Produktleistungsänderungen, etc. beeinflussen und hat wenig Auswirkung auf die Versorgungskette.
|
Orientierung |
AN, Sc, IT,…, usw. |
|
Winkeltoleranz |
Theta-Winkel: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Größe |
Rund (3.0mm~8")/Quadrat (1.6x1.6mm~48x48mm oder größeres)/SMD (1.2x2.4mm oben genannt) |
|
Maßtoleranz |
±0.01mm, +/-0.005mm, +/-0.0005mm, entsprechend Größe |
|
Frequenz |
1 MHZ bis zu 54Mhz für An-geschnittene Grundlage; Bis zu 70Mhz durch die Ätzung |
|
Ebene |
Pro verlangt: die Ebene ist zu x-Achse innerhalb Grads ±10 senkrecht |
|
Oberfläche |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Polierte (Cer-Oxid) u. ätzte Geschlechtskrankheit |
|
Oberton |
Grundlage; Dritter Oberton (3.); Fünfter Oberton (5.) |
|
Dioptrisch |
Plano-konvex: 0,5 dioptrisches bikonvexes dioptric~10: 10 dioptric~15 dioptrisch |
|
Material |
Kultivierter Schwingquarz |
|
Q-Wert |
Minimales 1.8x10^6, 2.4x10^6 zu Standards Iec-3.0x10^6 |
|
ECD |
Maximales 2 /c ㎡, 10/c㎡, maximales 30/c㎡, maximales 100/c㎡, maximales 300/c㎡; Gefegter Quarz |
|
Einbeziehungen |
Ia, Ib, I, II, III Grade |
|
Gefegt |
Z-Stange, y-Stange oder gefegter Quarz |
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
