100um einzelner Crystal Quartz Wafer For SAH Filter-piezo Oszillator-Resonator-Gaspedal
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | Piezoelektrische Oblate |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 PC |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 50000 PC/Monat |
|
Detailinformationen |
|||
| Name: | Piezoelektrische Oblate | Durchmesser.: | 3 Zoll, 4 Zoll, 6 Zoll |
|---|---|---|---|
| Material: | Alpha Quartz | Stärke: | 100um oben |
| Ebene: | 22mm, 32.5mm, 47.5mm, 57.5mm, kerben ein | Oberflächenende: | Doppelseitige Politur, Einseitige Politur |
| Gebrauch: | Akustische Oberflächenwellenanwendung | RA: | <1nm> |
| Hervorheben: | Crystal Quartz Piezoelectric Wafer,SÄGE Filter einzelner Crystal Quartz Wafer,Piezo einzelner Crystal Quartz Wafer |
||
Produkt-Beschreibung

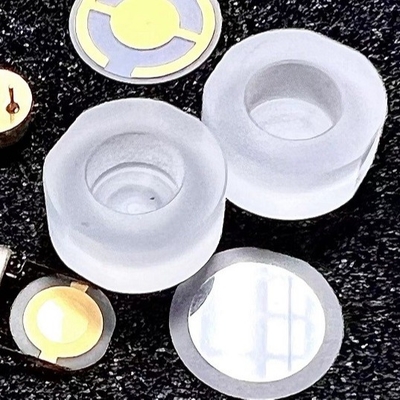

Einzelner Crystal Quartz Wafer For SAH Filter-piezo Oszillator-Resonator-Gaspedal
Der Ausschnitt der Quarzoblate zu einer bestimmten Orientierung der Kristallkoordinatenachse wird das Schnittmuster der Quarzoblate genannt. An der Anisotrophie des Schwingquarzes, an den elektrischen und thermischen Eigenschaften von Quarzscheiben liegen unterschiedliche wegen ihrer verschiedenen elastischen Eigenschaften, der piezoelektrischen Eigenschaften und der Temperatureigenschaften.
Es gibt zwei Möglichkeiten, das geschnittene Symbol von Schwingquarz, man auszudrücken ist die Symboldarstellung, die durch ZORN-Standard, das andere vorgeschrieben wird, ist die kundenspezifische Symboldarstellung, die Schwingquarz eigenartig ist. ZORN (die geschnittene Art, die durch das Symbol (XYZlWt) vorgeschrieben wurde mit einem Satz von Buchstaben und von Winkel, sagte mit XYZ drei Buchstaben, zwecks die Chipstärke darzustellen und Länge entlang der Achse des ursprünglichen Standorts, mit t (Stärke), L (Länge), W (Breite) zum der drehenden Richtung, Winkel darzustellen sagte links herum, dass Plus- und Minuszeichen nach rechts sagte.
|
Material |

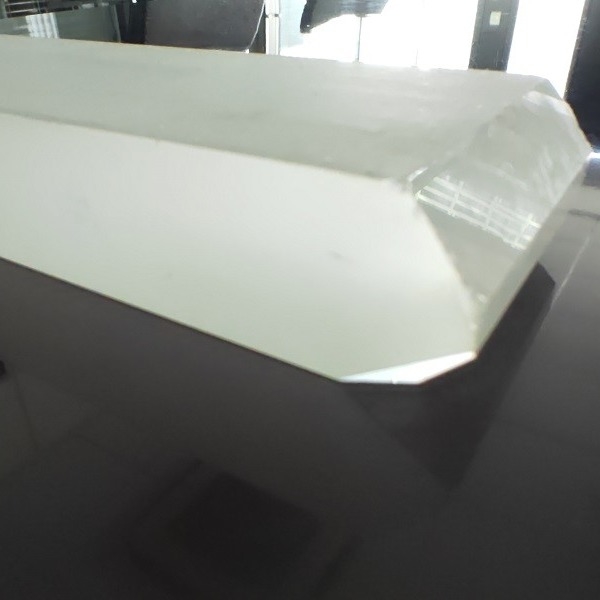

Synthetischer piezoelektrischer Schwingquarz |
|||
|
Schneidewinkel |
X / Y/Z/AT32°/33°/35°/36°/BT/ST42.75° etc. oder pro besonders angefertigt |
|||
|
Durchmesser/Größe |
3" (76.2mm) |
4" (100mm) |
6" (150mm) |
8" (200mm) |
|
Tol (±) |
<0> |
|||
|
Dünnste Stärke |
0.08mm Minute-oben |
0.10mm Minute-oben |
0.20mm Minute - oben |
0.35mm Minute |
|
Primärebene |
22mm |
32mm |
42.5mm |
57.5mm oder Kerbe |
|
LTV (5mmx5mm) |
<1> |
|||
|
TTV |
<1> |
|||
|
Bogen |
±10~±50um |
|||
|
Verzerrung |
<10> |
|||
|
PLTV (<0> |
≥95% (5mm*5mm) |
|||
|
Orientierungs-Ebene |
Alles verfügbare |
|||
|
Oberflächenart |
Simplex polnisch/doppelte Seite polnisch/eingehüllt |
|||
|
Polierseitenra |
<0> |
|||
|
Rückseite-Kriterien |
General ist 0.2-0.5µm oder so besonders angefertigt |
|||
|
Rand-Kriterien |
R=0.2mm oder Bullnose |
|||
|
Materialeigenschaft |
ECD |
Besser als Grad 4 |
||
|
Einbeziehung |
Besser als Grad II |
|||
|
Q-Wert |
Besser als Grad C |
|||
|
Oblaten-Oberflächen-Kriterien |
Partikel ¢>0.3 µ m |
<> |
||
|
Kratzer, brechend ab |
Kein |
|||
|
Defekt |
Keine Randsprünge, Kratzer, Sägekennzeichen, Flecke |
|||
|

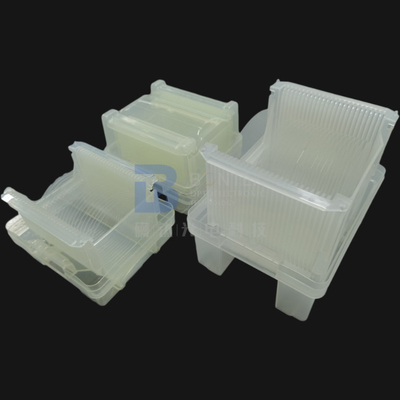

Verpacken |
Kasten Menge/Oblate |
25pcs pro Behälter, halb Standard |
||
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
