Einzelnen Sc-Rundschnitt-Quarz-Crystal Blanks-IEEE an der/doppelten Standardrotation für TCXO
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:14001 |
| Modellnummer: | Einzelner Crystal Quartz |
Zahlung und Versand AGB:
| Min Bestellmenge: | 10 PC |
|---|---|
| Preis: | Verhandlungsfähig |

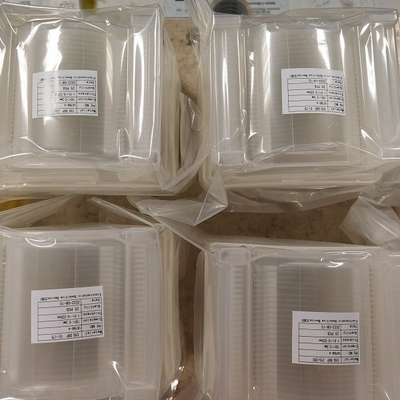

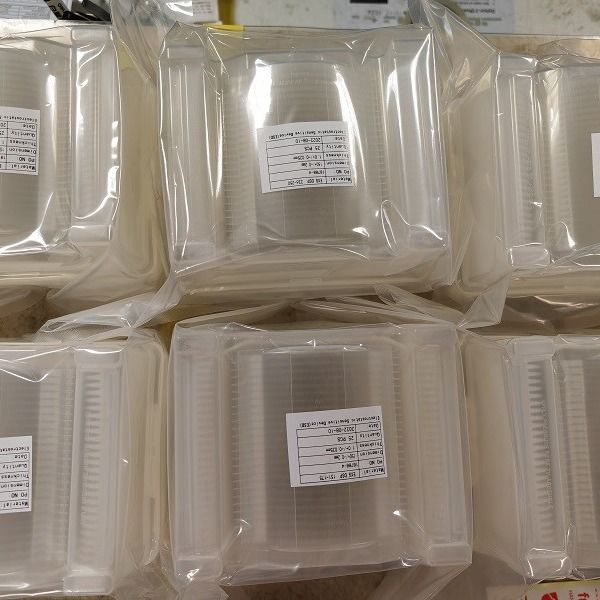

| Verpackung Informationen: | Kassette/Glas, setzten sich in einen Karton mit PET-Schaum. |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 200000 PC/Monat |
|
Detailinformationen |
|||
| Produkt: | Kultivierter Schwingquarz | Stärke/Frequenz: | 1MHz~70MHz, 0.2mm, 0.35mm, 0.5mm |
|---|---|---|---|
| Orientierung: | St.-geschnitten, An-geschnitten | Durchmesser: | Φ3inch, 4inch, 6inch |
| Maß: | Φ8mm, 10mm; 20×20mm etc. | Ord: | Grundlage; 3. Oberton; 5. Oberton |
| Oberfläche: | Polnisch, Schoss, Ätzung | Dioptrisch: | Plano-konvex: 0,5 dioptrisches bikonvexes dioptric~10: 10 dioptric~15 dioptrisch |
| Hervorheben: | Rundschnitt Quarz Crystal Blanks I,AN kundenspezifischen geschnittenen Schwingquarzen Sc,Doppelter Rotations-Quarz Crystal Blanks |
||
Produkt-Beschreibung
AN St. schneiden Sie Quarz Crystal Round Blanks und Oblate
Piezoelektrische Materialien weisen eine Richtungs- in Verbindung stehende elektrische Ladung auf, wenn sie unterworfen werden, um zu drücken und andererseits veranlaßt die Anwendung einer elektrischen Ladung eine Richtungs- in Verbindung stehende Kraft, innerhalb des Materials erzeugt zu werden. Die Anwendung eines wechselnden elektrischen Feldes veranlaßt das Material zu vibrieren und nachher mechanisch mitzuschwingen. Die Frequenz jeder mechanischen Resonanz wird durch die Abmessungen des Materials, des ‚geschnittenen Winkels‘ in Bezug auf die kristallene Achse des ursprünglichen kristallenen monokristalles, der umgebenden Temperatur und irgendwelcher Abänderungseffekte der verbundenen mechanischen oder elektrischen Komponenten bestimmt.
Die Eigenschaften des kristallisierten Quarzes umfassen seine hohe Chemikalie und mechanische Stabilität und ein Koeffizient der niedrigen Temperatur, mit dem Ergebnis einer kleinen Veränderung in der Eigenfrequenz für jede mögliche Änderung in der umgebenden Temperatur, zusammen mit einem sehr hohen Q an der Resonanz. Sie tritt natürlich auf und alles frühe experimentelle Arbeit wurde unter Verwendung des natürlichen kristallisierten Quarzes durchgeführt.
|
Orientierung |
AN, Sc, IT,…, usw. |
|
Winkeltoleranz |
Theta-Winkel: ″ ±5, ″ ±10, ″ ±15, ″ ±30, ′ ±1, ′ ±2,…, etc. |
|
Phi Angle: ′ ±5, ′ ±10, ′ ±15, ′ ±30,…, etc. |
|
|
Größe |
Rund (3.0mm~8")/Quadrat (1.6x1.6mm~48x48mm oder größeres)/SMD (1.2x2.4mm oben genannt) |
|
Maßtoleranz |
±0.01mm, +/-0.005mm, +/-0.0005mm, entsprechend Größe |
|
Frequenz |
1 MHZ bis zu 54Mhz für An-geschnittene Grundlage; Bis zu 70Mhz durch die Ätzung |
|
Ebene |
Pro verlangt: die Ebene ist zu x-Achse innerhalb Grads ±10 senkrecht |
|
Oberfläche |
#1000 (9u); #2000 (7u); #3000 (5u); #4000 (3u) (sic); Polierte (Cer-Oxid) u. ätzte Geschlechtskrankheit |
|
Oberton |
Grundlage; Dritter Oberton (3.); Fünfter Oberton (5.) |
|
Dioptrisch |
Plano-konvex: 0,5 dioptrisches bikonvexes dioptric~10: 10 dioptric~15 dioptrisch |
|
Material |
Kultivierter Schwingquarz |
|
Q-Wert |
Minimales 1.8x10^6, 2.4x10^6 zu Standards Iec-3.0x10^6 |
|
ECD |
Maximales 2 /c ㎡, 10/c㎡, maximales 30/c㎡, maximales 100/c㎡, maximales 300/c㎡; Gefegter Quarz |
|
Einbeziehungen |
Ia, Ib, I, II, III Grade |
|
Gefegt |
Z-Stange, y-Stange oder gefegter Quarz |
Wareneingangsprüfung
- Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und es zerbrechlich beschrifteten. Wir liefern durch ausgezeichnete inländische und internationale Speditionsgesellschaften, um Transportqualität sicherzustellen.
- Nachdem Sie die Waren empfangen haben, behandeln Sie bitte sorgfältig und zu überprüfen ob der Umkarton in gutem Zustand ist. Öffnen Sie sorgfältig den Umkarton und überprüfen Sie, ob die verpackenden Kästen ausgerichtet sind. Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Öffnen Sie bitte die Vakuumverpackung in einem Reinraum, wenn die Produkte angewendet werden sollen.
- Wenn den Produkten beschädigt während des Kuriers gefunden werden, machen Sie bitte ein Foto oder notieren Sie ein Video sofort. Nehmen Sie die schädigenden Produkte NICHT aus dem Verpackenkasten heraus! Treten Sie mit uns sofort in Verbindung und wir lösen das Problem gut.
