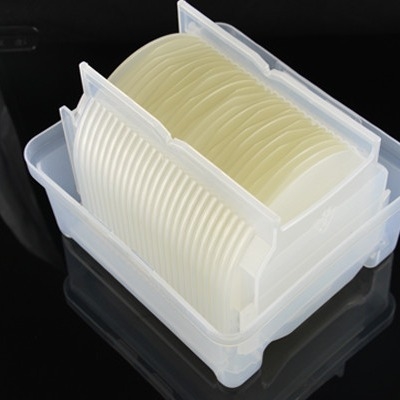

Lithiumtantlat-LiTaO3-Wafer-Hochleistungs-SAW-Litao3-Kristall
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Modellnummer: | Lithium Tantalate (LiTaO3) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 Stk |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kassetten-Glaspaket, vakuumversiegelt |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 PCS/month |
|
Detailinformationen |
|||
| Material: | Oblate LiTaO3 | Klasse: | SÄGE Grad |
|---|---|---|---|
| Orientierung: | 42Y-cut, 36Y-cut, 28Y-cut, etc. | Oberflächenveredlung: | DSP, SSP, Runde |
| Durchmesser: | 3inch, 4inch | Dicke: | 0,35 mm, 0,5 mm |
| Primärebene: | 22±2mm, 32±2mm | Anwendung: | Telekommunikationsmarkt für Mobiltelefone |
| Hervorheben: | Lithium-Tantlat-LiTaO3-Wafer,Hochleistungs-LiTaO3-Wafer,Litao3-Kristall in SAW-Qualität |
||
Produkt-Beschreibung
Mg-dotiert StöchiometrischLithium-Tantlat-LiTaO3-Wafer für die Entwicklung von Hochleistungs-Frequenzwandlern
Mg-dotiertes stöchiometrisches Lithiumtantalat (SLT) ist aufgrund seiner hohen Wärmeleitfähigkeit ein vielversprechendes Material für die Hochleistungsstromerzeugung.Die Genauigkeit der temperaturabhängigen Sellmeier-Gleichung für Mg-dotierten SLT ist wichtig für das Design von Hochleistungs-Frequenzumrichtern.Wir schlagen eine temperaturabhängige Sellmeier-Gleichung für den außerordentlichen Brechungsindex von 1,0 Mol-% Mg-dotiertem SLT vor.Die Gleichung wird mit gemessenen Daten in der quasiphasenangepassten (QPM) zweiten harmonischen Erzeugung (SHG) erster Ordnung und optischer parametrischer Oszillation (OPO) angepasst, wobei die Grundwellenlänge und die Pumpwellenlänge beide 1,064 m betragen, und zuvor veröffentlichten Daten [Jpn.J. Appl.Phys.41 (2002) 465] von SLT.Die Gleichung ermöglicht es uns, genaue QPM-Perioden im Bereich von 0,5–4 m Wellenlänge und im Temperaturbereich von 30–170 °C vorherzusagen.
|
Durchmesser |
76,2 ± 0,2 mm |
100 ± 0,2 mm |
150 ± 0,2 mm |
|
Primäre Wohnung |
22 ± 1 mm |
32 ± 1 mm |
47,5 mm, 57,5 mm, Kerbe |
|
Orientierung |
36°Y, 42°Y, X-112°Y, Y, Z |
||
|
Dicke |
0,07 mm ~ 1,0 mm |
0,1 mm ~ 1,0 mm |
0,35 mm ~ 1,0 mm |
|
Oberflächenveredlung |
Einseitig / doppelseitig poliert / doppelseitig geläppt |
||
|
TTV |
< 1~5 µm |
||
|
VERNEIGUNG |
± (20 µm ~ 40 µm) |
||
|
Kette |
<= 20 µm ~ 50 µm |
||
|
LTV (5 mm x 5 mm) |
<1,5 um |
||
|
PLTV (<0,5 um) |
≥98% (5mm*5mm) mit 2mm Kante ausgeschlossen |
||
|
Polierte Seite Ra |
Rauheit Ra<=5A |
||
|
Kriterien für die Rückseite |
Rauheit Ra: 0,5-1,0 µm, GC#1000 |
||
|
Kratzen & Graben (S/D) |
20/10, 40/20, 60/40 |
||
|
Kantenprofil |
Compl't mit SEMI M1.2@with GC800# .regular bei C typisiert |
||
|
Risse, Sägespuren, Flecken |
Keiner |
||
|
Kristallstruktur |
Trigonal, Raumgruppe R3c, Punktgruppe 3m |
|
Zellparameter |
a = 5,154 Å, c = 13,781 Å |
|
Schmelzpunkt |
1650℃ |
|
Curie-Temperatur |
607℃ |
|
Mohs-Härte |
5.5 |
|
Dichte |
7,46 g/cm3 |
|
Dielektrizitätskonstanten |
ε11/ε0:51.7 |
|
ε33/ε0:44.5 |
|
|
Elastische Steifigkeitskoeffizienten |
CE11: 2,33 (× 1011 N/m2) |
|
CE33: 2,77 (× 1011 N/m2) |
|
|
Piezoelektrische Dehnungskonstanten |
d22:2.4(×10-11C/N) |
|
d33:0,8(×10-11C/N) |
|
|
Übertragungsreichweite |
400-4500nm |
|
Elektrooptische Koeffizienten |
r33=30.4pm/V |
|
Brechungsindex bei 632,8 nm |
no=2.176, ne=2.180 |
Häufig gestellte Fragen:
- Q: An welchen Produkten arbeiten Sie hauptsächlich?
EIN:Wir verstehen uns als Piezo-Wafer-Spezialist.Wir sind die allerersten, die vor etwa 30 Jahren in China mit Single Crystal Quartz gearbeitet haben.Dann treten wir nach und nach in den Bereich LiNbO3, LiTaO3, Quarzglas, LGS, CTGS usw. ein. Besonders wenn Sie einen Piezoquarzlieferanten suchen, sind wir die ultimative Wahl!Wir exportieren jedes Jahr Millionen von Quarzrohlingen, weil wir die AT-, SC- und IT-Schliffe mit überragender Winkelpräzision beherrschen.
- F: Können Sie Produktanpassungen akzeptieren?
EIN:Ja, natürlich.Wir fertigen nach Ihren Wünschen.Darüber hinaus sind wir mit Piezowafern so erfahren, dass wir Ihnen entsprechende Vorschläge machen können, wenn Sie sich bei Ihrer Wahl nicht 100% sicher sind.Außerdem haben wir einige Standardwafer auf Lager, bitte erkundigen Sie sich bei uns.
- Q: Können Sie die Ware über unseren Kurierdienst liefern?
EIN:Ja, wir empfehlen Ihnen, den Kurierdienst zu wählen, mit dem Sie am besten vertraut sind (DHL, FedEX, UPS usw.).Wir können über Ihr Konto versenden.Und natürlich verpacken wir die Produkte sicher in akzeptabler Größe, um Ihnen zu helfen, die Versandkosten zu sparen.Wenn Sie uns für die Fracht benötigen, ist das auch kein Problem.Wir haben auch gute Rabatte bei den internationalen Kurierunternehmen.
- Q: Wie können Sie garantieren, dass wir sicher bekommen, was wir wollen?
EIN:Die Waffelprodukte sind zerbrechlich und manchmal teuer.Das Letzte, was wir als Hersteller sehen wollen, ist, dass die von uns hergestellten Produkte während des Kurierdienstes beschädigt wurden.Daher werden wir die Wafer angemessen verpacken und in einen geeigneten Karton mit Pufferschwamm legen.Unfälle sind jedoch manchmal unvermeidlich.Befolgen Sie daher bitte die„Abnahmekontrolle“Schritte, die in den Zeichnungen unten gezeigt werden.Wenn das Unerwünschte passiert ist, geben wir entweder den Nachschub oder erstatten, wenn Sie die Überprüfungsschritte befolgen.
- Q: Können wir Ihre Fabrik besichtigen?
EIN:Sicher.Die Werksinspektion ist wichtig für den Kauf großer Mengen und eine langfristige Zusammenarbeit.Gespräche von Angesicht zu Angesicht sind das, worauf wir uns am meisten verlassen.In den vergangenen Jahren haben große Namen auf der ganzen Welt unsere Fortschritte im Fabrikbau miterlebt.In diesen Tagen haben wir aufgrund der Covid-19-Pandemie auch die Erfahrung von Videokonferenzen mit globalen Käufern gemacht.
Abnahmeprüfung
- Das Produkt ist zerbrechlich.Wir haben es angemessen verpackt und zerbrechlich gekennzeichnet.Wir liefern durch ausgezeichnete nationale und internationale Expressunternehmen, um die Transportqualität sicherzustellen.
- Nach Erhalt der Ware bitte pfleglich behandeln und prüfen, ob der Umkarton in gutem Zustand ist.Öffnen Sie vorsichtig den Umkarton und prüfen Sie, ob die Verpackungskartons fluchten.Machen Sie ein Foto, bevor Sie sie herausnehmen.
- Bitte öffnen Sie die Vakuumverpackung in einem Reinraum, wenn die Produkte aufgetragen werden sollen.
- Wenn die Produkte während des Kurierdienstes beschädigt werden, machen Sie bitte sofort ein Foto oder nehmen Sie ein Video auf.Nehmen Sie beschädigte Produkte NICHT aus der Verpackung!Kontaktieren Sie uns sofort und wir werden das Problem gut lösen.
