Produktdetails:

Herkunftsort: China
Markenname: BonTek
Zertifizierung: ISO:9001
Modellnummer: Saphir (Al2O3)

Zahlung und Versand AGB:

Min Bestellmenge: 5 Stücke
Preis: Verhandlungsfähig
Verpackung Informationen: Kassette, Glas, Filmpaket
Lieferzeit: 1-4 Wochen
Zahlungsbedingungen: T/T
Versorgungsmaterial-Fähigkeit: 10000 Stücke/Monat
Bestpreis Kontakt

Detailinformationen

Material: Sapphire Windows Wachstum: Kyropoulos-Methode
Schmelzpunkt: °C 2040 Wärmeleitfähigkeit: 27,21 mit (m x K) bei 300 K
Thermische Expansion: 5,6 x 10 -6 /K (parallele C-Achse) u. 5,0 (Senkrechtc-achse) x 10 -6 /K Härte: Knoop 2000 kg/mm 2 mit Zahnwalze 2000g
Spezifische Wärmekapazität: 419 J (Kilogramm x K) Dielektrizitätskonstante: 11,5 (parallele C-Achse) 9,4 (Senkrechtc-achse) an 1MHz
Hervorheben:

Halbleiter-piezoelektrische Oblate

,

Sapphire Windows Piezoelectric Wafer

,

Verkratzen von beständiger Sapphire Wafer

Produkt-Beschreibung

Halbleiter-Sapphire Wafer Sapphire Windows Piezoelectric-Oblate



Saphir ist ein Material einer einzigartigen Kombination der körperlichen, chemischen und optischen Eigenschaften, die es beständig gegen Abnutzung der hohen Temperatur, des Wärmestoßes, des Wassers und des Sandes machen, und des Verkratzens. Es ist ein überlegenes Fenstermaterial für viele IR-Anwendungen von 3µm bis 5µm. C-Flächensaphirsubstrate sind weitverbreitet, III-V und II-VI Mittel wie GaN für blaue LED und Laserdioden zu wachsen, während R-Flächensaphirsubstrate für die hetero-Epitaxial- Absetzung des Silikons für Mikroelektronische IC-Anwendungen benutzt werden.



Sapphire Windows Piezoelectric Wafer Semiconductor-Verkratzen beständig 0Sapphire Windows Piezoelectric Wafer Semiconductor-Verkratzen beständig 1Sapphire Windows Piezoelectric Wafer Semiconductor-Verkratzen beständig 2



Einzelteil

3 Zoll C-Fläche (0001) 500μm Sapphire Wafers

Crystal Materials

99.999%, hoher Reinheitsgrad, monokristallines Al2O3

Grad

Haupt, Epi-bereit

Oberflächenorientierung

C-Fläche (0001)

C-Flächenauswinkel in Richtung zu M-Achse 0,2 +/- 0.1°

Durchmesser

76,2 Millimeter +/- 0,1 Millimeter

Stärke

μm 500 +/- μm 25

Flache hauptsächlichorientierung

Ein-Fläche (11-20) +/- 0.2°

Flache hauptsächlichlänge

22,0 Millimeter +/- 1,0 Millimeter

Simplex poliert

Front Surface

Epi-Polier, Ra < 0="">

(SSP)

Hintere Oberfläche

Feiner Boden, Ra = 0,8 μm zu μm 1,2

Doppeltes Seiten poliert

Front Surface

Epi-Polier, Ra < 0="">

(DSP)

Hintere Oberfläche

Epi-Polier, Ra < 0="">

TTV

< 15="">

BOGEN

< 15="">

VERZERRUNG

< 15="">

Säubern/verpackend

Säubernder und vakuumverpackender Klasse 100 Cleanroom,

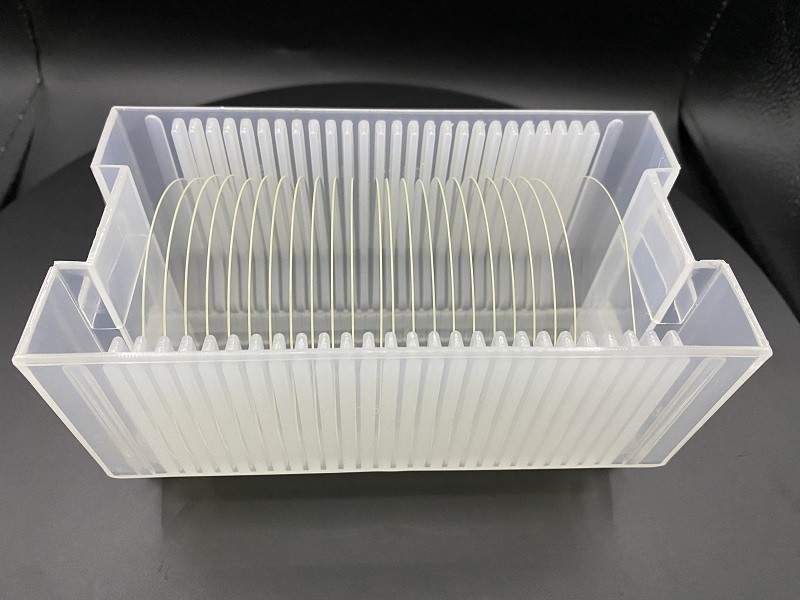

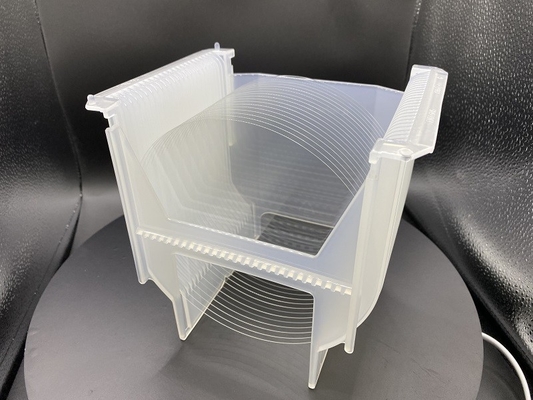

25 Stücke in einer verpackenden oder Einzelstückverpacken Kassette.



Einzelteil

4 Zoll C-Fläche (0001) 650μm Sapphire Wafers

Crystal Materials

99.999%, hoher Reinheitsgrad, monokristallines Al2O3

Grad

Haupt, Epi-bereit

Oberflächenorientierung

C-Fläche (0001)

C-Flächenauswinkel in Richtung zu M-Achse 0,2 +/- 0.1°

Durchmesser

100,0 Millimeter +/- 0,1 Millimeter

Stärke

μm 650 +/- μm 25

Flache hauptsächlichorientierung

Ein-Fläche (11-20) +/- 0.2°

Flache hauptsächlichlänge

30,0 Millimeter +/- 1,0 Millimeter

Simplex poliert

Front Surface

Epi-Polier, Ra < 0="">

(SSP)

Hintere Oberfläche

Feiner Boden, Ra = 0,8 μm zu μm 1,2

Doppeltes Seiten poliert

Front Surface

Epi-Polier, Ra < 0="">

(DSP)

Hintere Oberfläche

Epi-Polier, Ra < 0="">

TTV

< 20="">

BOGEN

< 20="">

VERZERRUNG

< 20="">

Säubern/verpackend

Säubernder und vakuumverpackender Klasse 100 Cleanroom,

25 Stücke in einer verpackenden oder Einzelstückverpacken Kassette.



Einzelteil

6 Zoll C-Fläche (0001) 1300μm Sapphire Wafers

Crystal Materials

99.999%, hoher Reinheitsgrad, monokristallines Al2O3

Grad

Haupt, Epi-bereit

Oberflächenorientierung

C-Fläche (0001)

C-Flächenauswinkel in Richtung zu M-Achse 0,2 +/- 0.1°

Durchmesser

150,0 Millimeter +/- 0,2 Millimeter

Stärke

μm 1300 +/- μm 25

Flache hauptsächlichorientierung

Ein-Fläche (11-20) +/- 0.2°

Flache hauptsächlichlänge

47,0 Millimeter +/- 1,0 Millimeter

Simplex poliert

Front Surface

Epi-Polier, Ra < 0="">

(SSP)

Hintere Oberfläche

Feiner Boden, Ra = 0,8 μm zu μm 1,2

Doppeltes Seiten poliert

Front Surface

Epi-Polier, Ra < 0="">

(DSP)

Hintere Oberfläche

Epi-Polier, Ra < 0="">

TTV

< 25="">

BOGEN

< 25="">

VERZERRUNG

< 25="">

Säubern/verpackend

Säubernder und vakuumverpackender Klasse 100 Cleanroom,

25 Stücke in einer verpackenden oder Einzelstückverpacken Kassette.



Sapphire Windows Piezoelectric Wafer Semiconductor-Verkratzen beständig 3



Wareneingangsprüfung

Sapphire Windows Piezoelectric Wafer Semiconductor-Verkratzen beständig 4
