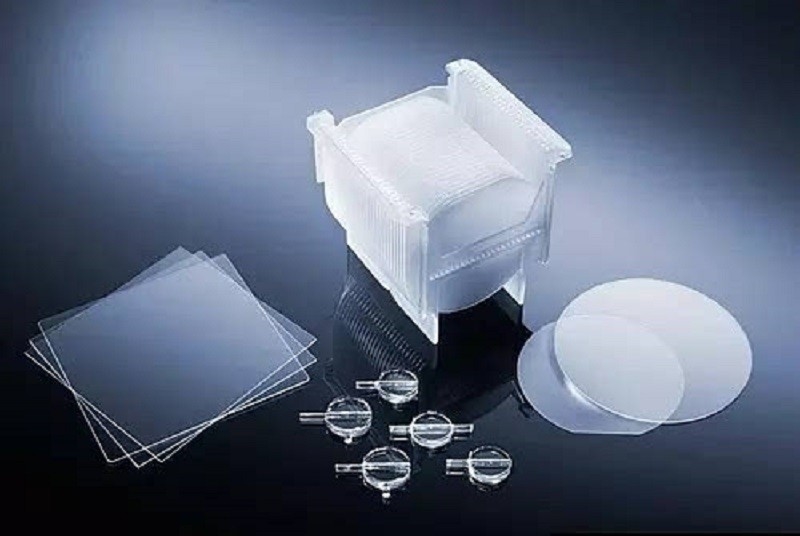

3 Zoll-Durchmesser 76.2mm Sapphire Substrate Optical Crystal Windows
Produktdetails:
| Herkunftsort: | CHINA |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Modellnummer: | Saphir (Al2O3) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 Stücke |
|---|---|
| Preis: | Verhandlungsfähig |
| Verpackung Informationen: | Kassette, Glas, Filmpaket |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 Stücke/Monat |
|
Detailinformationen |
|||
| Material: | Oblate Al2O3 | Reinheit: | 99,999% |
|---|---|---|---|
| Schmelzpunkt: | °C 2040 | Wärmeleitfähigkeit: | 27,21 mit (m x K) bei 300 K |
| Durchmesser: | 3 Zoll, 76.2mm | Härte: | 9,0 Mohs |
| Spezifische Wärmekapazität: | 419 J (Kilogramm x K) | Dielektrizitätskonstante: | 11,5 (parallele C-Achse) 9,4 (Senkrechtc-achse) an 1MHz |
| Hervorheben: | Sapphire Substrate Optical Crystal Windows,3 Zoll Sapphire Substrate Wafer,Durchmesser 76.2mm Sapphire Wafer |
||
Produkt-Beschreibung

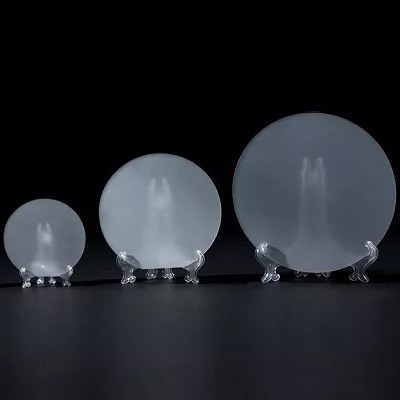

3 Zoll-Durchmesser 76.2mm Sapphire Substrate Optical Crystal Windows
Einzelner Kristallsaphir Al2O3 besitzt eine einzigartige Kombination von ausgezeichneten optischen, körperlichen und chemischen Eigenschaften. Das härteste der Oxidkristalle, Saphir Al2O3 behält sein hochfestes bei hohen Temperaturen, hat gute thermische Eigenschaften und ausgezeichnete Transparenz. Optik Sapphire Als 2O3 ist gegen viele Säuren und Alkalien bei den Temperaturen bis 1000 Grad C sowie gegen HF unterhalb 300 Grad C. chemisch beständig. Diese Eigenschaften regen seinen breiten Gebrauch von Optik Sapphire Als 2O3 in der feindlichen Umwelt an, in der Lichtwellenleiterübertragung in der Strecke vom sichtbaren zum nahen Infrarot angefordert wird.
|
Einzelteil |
3 Zoll C-Fläche (0001) 650μm Sapphire Wafers |
|
|
Crystal Materials |
99.999%, hoher Reinheitsgrad, monokristallines Al2O3 |
|
|
Grad |
Haupt, Epi-bereit |
|
|
Oberflächenorientierung |
C-Fläche (0001) |
|
|
C-Flächenauswinkel in Richtung zu M-Achse 0,2 +/- 0.1° |
||
|
Durchmesser |
76,2 Millimeter +/- 0,1 Millimeter |
|
|
Stärke |
μm 650 +/- μm 25 |
|
|
Flache hauptsächlichorientierung |
Ein-Fläche (11-20) +/- 0.2° |
|
|
Flache hauptsächlichlänge |
22,0 Millimeter +/- 1,0 Millimeter |
|
|
Simplex poliert |
Front Surface |
Epi-Polier, Ra < 0=""> |
|
(SSP) |
Hintere Oberfläche |
Feiner Boden, Ra = 0,8 μm zu μm 1,2 |
|
Doppeltes Seiten poliert |
Front Surface |
Epi-Polier, Ra < 0=""> |
|
(DSP) |
Hintere Oberfläche |
Epi-Polier, Ra < 0=""> |
|
TTV |
< 20=""> |
|
|
BOGEN |
< 20=""> |
|
|
VERZERRUNG |
< 20=""> |
|
|
Säubern/verpackend |
Säubernder und vakuumverpackender Klasse 100 Cleanroom, Einzelstückverpacken. |
|
| PHYSIKALISCHE EIGENSCHAFTEN von SAPPHIRE Al 2O3 | |
| Dichte | 3,97 g/cm3 |
| Schmelzpunkt | 2040 Grad C |
| Wärmeleitfähigkeit | 27,21 mit (m x K) bei 300 K |
| Thermische Expansion | 5,6 x 10 -6 /K (parallele C-Achse) u. 5,0 (Senkrechtc-achse) x 10 -6 /K |
| Härte | Knoop 2000 kg/mm 2 mit Zahnwalze 2000g |
| Spezifische Wärmekapazität | 419 J (Kilogramm x K) |
| Dielektrizitätskonstante | 11,5 (parallele C-Achse) 9,4 (Senkrechtc-achse) an 1MHz |
| Elastizitätsmodul (e) | 335 GPa |
| Schubmodul (g) | 148,1 GPa |
| Massenmodul (K) | 240 GPa |
| Elastische Koeffizienten | C11=496C12=164C13=115 C33=498C44=148 |
| Offensichtliche Streckgrenze | MPa 275 (40.000 P/in) |
| Poisson-Verhältnis | 0,25 |
Wareneingangsprüfung
