2 Zoll 4 Zoll verschiedene Orientierungen 6 Zoll-Sapphire Single Crystal Wafer Withs
Produktdetails:
| Herkunftsort: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Modellnummer: | Saphir (Al2O3) |
Zahlung und Versand AGB:
| Min Bestellmenge: | 5 Stücke |
|---|---|
| Preis: | Verhandlungsfähig |

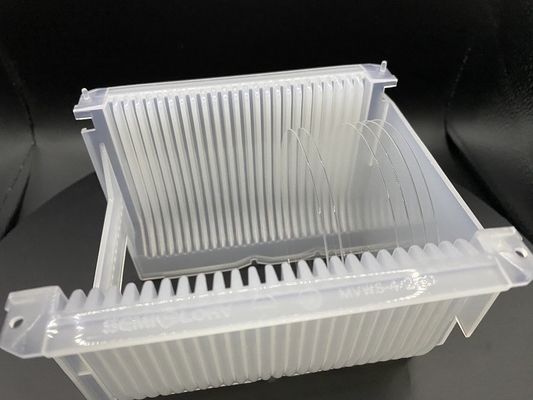

| Verpackung Informationen: | Kassette, Glas, Filmpaket |
| Lieferzeit: | 1-4 Wochen |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 10000 Stücke/Monat |
|
Detailinformationen |
|||
| Material: | Sapphire Wafer | Art: | Einzelner Kristall |
|---|---|---|---|
| Color: | White / Red / Blue | Wachstums-Methode: | Horizontal verwiesene Kristallisation (HDC) |
| Schmelzpunkt: | 2040 Grad C | Elastizitätsmodul (e): | 335 GPa |
| Schubmodul (g): | 148,1 GPa | Massenmodul (K): | 240 GPa |
| Hervorheben: | Sapphire Single Crystal Wafer,2 Zoll einzelner Crystal Wafer,HDC Sapphire Wafer |
||
Produkt-Beschreibung

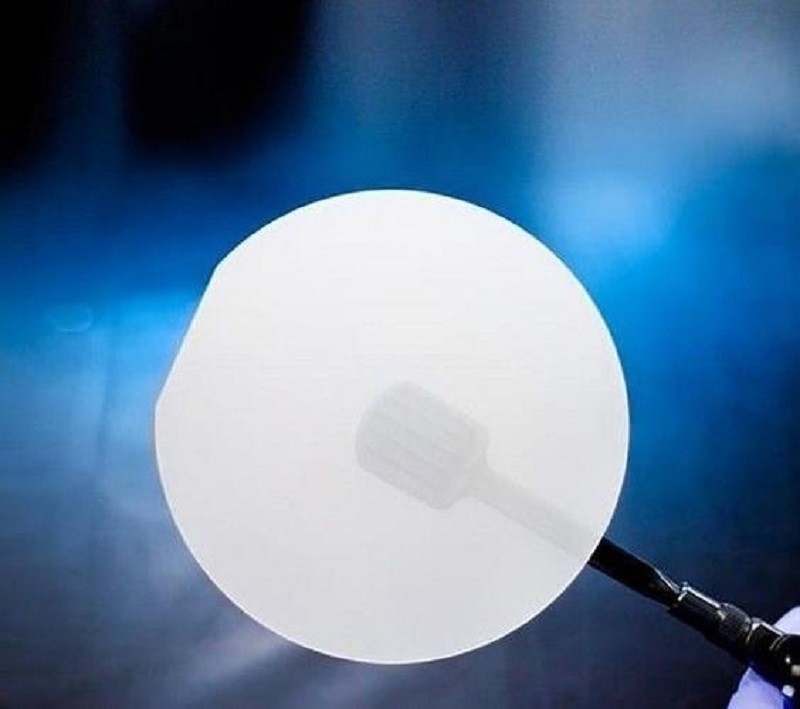

2 Zoll 4 Zoll verschiedene Orientierungen 6 Zoll-Sapphire Single Crystal Wafer Withs
Größen: 2", 4", 6" und Schnittstückchen;
C-Richtung, m-Richtung, r-Richtung; Simplexpolitur, doppelte Seitenpolitur;
Stärke: 100um, 280um, 300um, 350um, 430um, 500um, 650um, 1mm;
Saphir ist ein einzelner Kristall von Tonerde und ist das zweite härteste Material in der Natur, nach Diamanten. Saphir hat die gute helle Beförderung, hochfest, Zusammenstoßwiderstand, Verschleißfestigkeit, Korrosionsbeständigkeit und Widerstand zur hohen Temperatur und zum Hochdruck, biocompatibility, kann in verschiedene Formen von Gegenständen gemacht werden. Es ist ein ideales Substratmaterial für die Herstellung Halbleiter von optoelektronischen Geräten.
Anwendung: Einzelner Kristall des Saphirs ist ein ausgezeichnetes Multifunktionsmaterial. In der Industrie, können die Nationalverteidigung und die wissenschaftliche Forschung und andere Felder weitverbreitet sein (wie beständiges Infrarotfenster der hohen Temperatur). Es ist auch ein weitverbreitetes einzelnes Kristallsubstratmaterial. Ist die gegenwärtige blaue, purpurrote, weiße lichtemittierende Diode (LED) und Industrie Blaulasers (LD) des ersten auserlesenen Substrates (Bedarf zur Epitaxiegalliumnitrid-Filmschicht auf Saphirsubstrat), ist auch ein wichtiges supraleitendes Dünnfilmsubstrat. Zusätzlich zur Herstellung von y-Reihe, La-Reihe und andere supraleitende Dünnfilme der hohen Temperatur, kann sie auch verwendet werden, um neue praktische (Magnesium diboride) zu wachsen supraleitende Dünnfilme MgB2.
OPTISCHE EIGENSCHAFTEN
|
Getriebe |
0,17 bis 5,5 um |
|
Brechungskoeffizient |
1,75449 (O) 1,74663 (e) bei 1,06 um |
|
Reflexionsdämpfung |
bei 1,06 Mikrometern (2 Oberflächen) für ORay - 11,7%; für ERay - 14,2% |
|
Absorptions-Index |
0,3 x 10-3 cm-1 bei 2,4 um |
|
dN/dT |
13,7 x 10-6 bei 5,4 um |
|
dn/dm = 0 |
1,5 um |
|
Orientierung |
R-Fläche, C-Fläche, Ein-Fläche, M-Fläche oder eine spezifizierte Orientierung |
|
Orientierungs-Toleranz |
± 0.3° |
|
Durchmesser |
2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll, 8 Zoll oder andere |
|
Durchmesser-Toleranz |
0.1mm für 2 Zoll, 0.2mm für 3 Zoll, 0.3mm für 4 Zoll, 0.5mm für 6 Zoll |
|
Stärke |
0.25mm, 0.33mm, 0.43mm, 0.65mm, 1mm oder andere; |
|
Dickentoleranz |
25μm |
|
Flache hauptsächlichlänge |
16.0±1.0mm für 2 Zoll, 22.0±1.0mm für 3 Zoll, 30.0±1.5mm für 4 Zoll, 47.5/50.0±2.0mm für 6 Zoll |
|
Flache hauptsächlichorientierung |
Ein-Fläche (1 1-2 0) ± 0.2°; C-Fläche (0 0-0 1) ± 0.2°, hervorstehende C-Achse 45 +/- 2° |
|
TTV |
≤10µm für 2 Zoll, ≤15µm für 3 Zoll, ≤20µm für 4 Zoll, ≤25µm für 6 Zoll |
|
BOGEN |
≤10µm für 2 Zoll, ≤15µm für 3 Zoll, ≤20µm für 4 Zoll, ≤25µm für 6 Zoll |
|
Front Surface |
Epi-Polier (Ra< 0=""> |
|
Hintere Oberfläche |
Feiner Boden (Ra=0.6μm~1.4μm) oder Epi-Polier |
|
Verpacken |
Verpackt in einer Reinraumumwelt der Klasse 100 |
