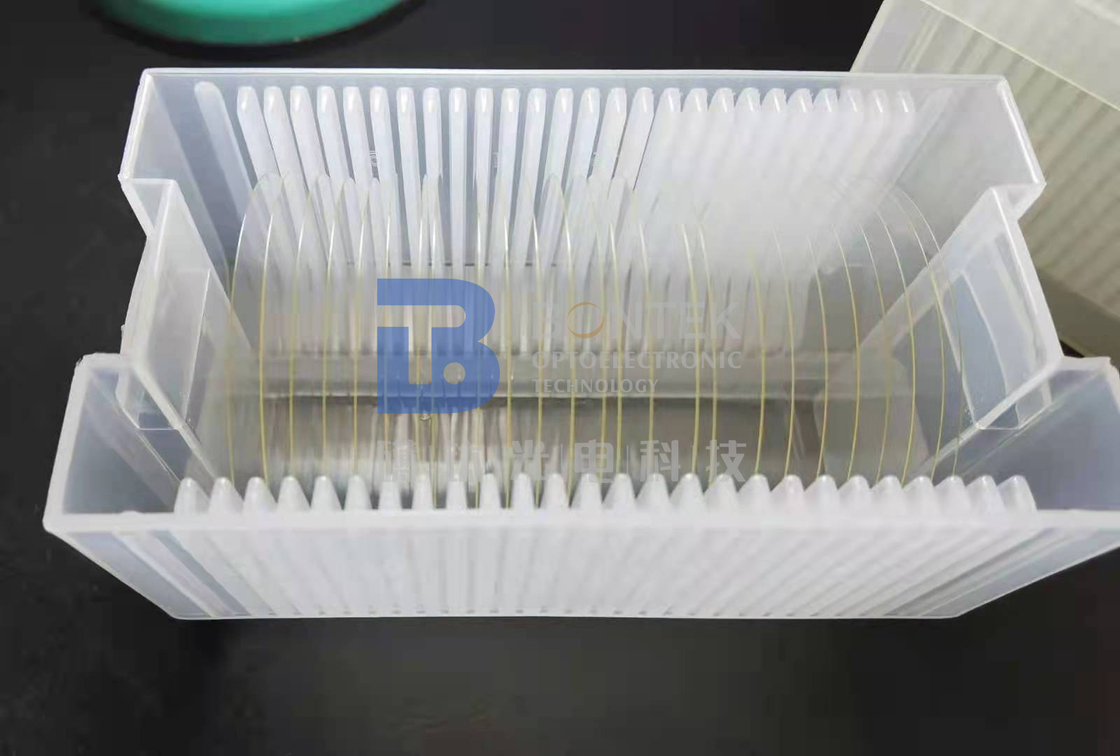

Hohe Reinheit Fd Silikon HPFS Glas Substrate 2 bis 12 Zoll mit primärem Flat
Produktdetails:
| Place of Origin: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Model Number: | Glass substrates |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detailinformationen |
|||
| Corning-Modell: | C7980, C7979, Adler XG, Gorilla | Marke: | Corning, Schott, OHARA, FLH, China Glass |
|---|---|---|---|
| Dichte: | 2.20 g/cm3 | Verzerrung: | < 35 mm |
| OH-Gehalt: | < 5 ppm, < 10 ppm, < 100 ppm | Stärke: | 0.1-10mm |
| Bogen: | <30um> | Durchmesser: | 2-12 Zoll |
| Hervorheben: | Hochreine verschmolzene Siliziumwafer,HPFS Glassubstrate geschmolzener Quarzwafer,Quarzplatten mit Primärfläche |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Fused Silica Wafer ist eine Art Kalziumsilikatplatte, auch als Glaswafer bekannt.Es ist hochpoliert mit einer ausgezeichneten Parallelität von 3 Arc Sec und Perpendikularität von 5 Arc SecEs hat hervorragende optische Eigenschaften mit einem Übertragungsbereich von 0,17 bis 2,1 UM, 0,26 bis 2,1 UM, .0185~3.5um und eine Reflexionsfähigkeit von weniger als 0,25%. Darüber hinaus kann eine zweite Fläche auf Anfrage zur Verfügung gestellt werden.LaserscannerDie hohe Präzision und Genauigkeit des Geräts machen es für die anspruchsvollsten Anwendungen geeignet, die eine extreme Genauigkeit und Stabilität erfordern.
Eigenschaften:
- Produktbezeichnung: Silikonwafer aus geschmolzenem Silikon
- Übertragungsbereich: 0,17 bis 2,1 Um, 0,26 bis 2,1 Um, 0,0185 bis 3,5 Um
- Schadensschwelle: > 10 J/cm2
- Primärfläche: 16±2 mm, 22±2 mm, 32±2 mm, 47,5±2 mm, 57,5±2 mm, Kerbe
- OH-Gehalt: < 5 ppm, < 10 ppm, < 100 ppm
- Bevel: 0,25 mm x 45°
- Fusionsquarz-Laborwaren
- Glaswafer
- Quarzwafer
Technische Parameter:
| Eigenschaften | Spezifikation |
|---|---|
| Fusionssilikawafer | Kalziumsilikatplatten, Kalziumsilikatplatten |
| Primäre Wohnung | 16 ± 2 mm, 22 ± 2 mm, 32 ± 2 mm, 47,5 ± 2 mm, 57,5 ± 2 mm, Kerbe |
| Marke | Corning, Schott, OHARA, FLH, China Glass |
| Inspektionsbericht | Auf Anfrage |
| Warpgeschwindigkeit | < 35 mm |
| Bogen | < 30 mm |
| Schadensschwelle | > 10 J/cm2 |
| OH-Gehalt | < 5 ppm, < 10 ppm, < 100 ppm |
| Vertikalisierung | 5 Arc Sec |
| Schott-Modell | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Durchmesser | 2 bis 12 Zoll |
Anwendungen:
BonTek's Fused Silica Wafer, auch bekannt als Aluminium Silicat Glass Wafer, wird in vielen Branchen weit verbreitet.Verpackung und Lieferzeit hängen von den Bedürfnissen des Kunden abBonTek kann je nach Kundenwunsch bis zu 100000 Stück pro Monat liefern.Es hat eine ausgezeichnete Oberflächenqualität von 20-10Der Übertragungsbereich beträgt von 0,17um bis 2,1um, 0,26um bis 2,1um und von 0,0185um bis 3,5um. Außerdem hat er eine hohe Schadensschwelle von mehr als 10J/cm2.
Anpassung:
BonTek ist Ihre zuverlässige Quelle für Fused Silica Wafer.9001Mit einer Mindestbestellmenge von 5 Stück sind diese Wafer in einer Vielzahl von Größen erhältlich, die von 2 bis 12 Zoll im Durchmesser reichen, und in einer Reihe von Verpackungsmöglichkeiten, einschließlich Kassette und Glas.Unsere Fused Silica Wafers haben eine Oberflächenrauheit von Ra<1Wir bieten eine Vielzahl von verschiedenen Modellen, einschließlich JGS1, JGS2, JGS3 und F-HUV.Unsere Fused Quartz Labware erfüllt garantiert Ihre Qualitätsstandards und bietet eine zuverlässige und kostengünstige LösungWir können Ihre Bestellung innerhalb von 2 Wochen nach Zahlung liefern und haben eine monatliche Produktionskapazität von 100.000.Kontaktieren Sie uns noch heute, um mehr über unsere Fused Silica Wafer zu erfahren.
| Material | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) | ||||||
| Spezifikation | Einheit | 3 ̊ | 4 ¢ | 5" | 6" | 8" | 12" |
| Durchmesser (oder Quadrat) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 bis 0,25 mm | |||||
| Die dünnste Dicke | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Primäre Wohnung | mm | 22 | 32.5 | 42.5 | 57.5/Kegel | Schnitzel | Schnitzel |
| LTV (5mm x 5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Verbeugen | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warpgeschwindigkeit | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Übertragbarkeit | UV, optisch, IR oder individuell | ||||||
| Runden der Kante | mm | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 | |||||
| Art der Oberfläche | Einseitig poliert/Doppelseitig poliert | ||||||
| Polierte Seite Ra | m | < 1,0 nm oder spezifisch nach Anforderung | |||||
| Rückseite Kriterien | μm | Allgemein 0,2-0,5 μm oder nach Maß | |||||
| Aussehen | Verunreinigung | Keine | |||||
| Partikel> 0,3 μm | <= 30 | ||||||
| Sägezeichen, Streifen | Keine | ||||||
| Schablone | Keine | ||||||
| Risse, Sägemarken, Flecken | Keine | ||||||
