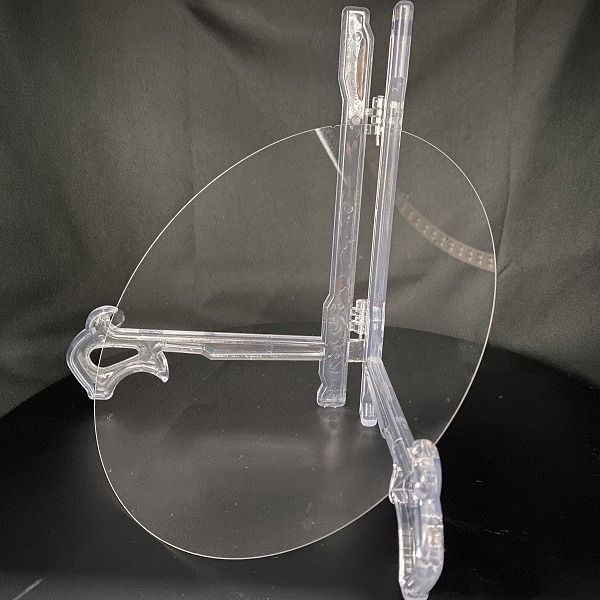

Primärflächige 16±2 mm geschmolzenen Siliciumglassubstraten Wafer mit Inspektionsbericht 5 Arc Sec
Produktdetails:
| Place of Origin: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Model Number: | Glass substrates |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 5 pcs |
|---|---|

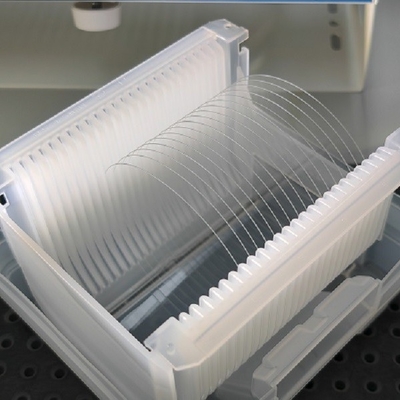

| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detailinformationen |
|||
| Schaden-Schwelle: | >10J/cm2 | Material: | Glas aus geschmolzenem Silizium |
|---|---|---|---|
| Verzerrung: | < 35 mm | Perpendicularity: | 5 Arc Sec |
| Abnahmeprüfprotokoll: | Pro Antrag | Brechungsindex: | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Metallverunreinigungen: | < 0,2 ppm | Schrägfläche: | 0,25 mm x 45° |
| Hervorheben: | Glaswafer aus geschmolzenem Silizium,Fusionssilikawafer mit Inspektionsbericht,5 Arc Sec geschmolzenen Quarzwafer |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Fused Silica Wafer besteht aus Aluminiumsilikatglas und Borosilikatglas.Es ist aufgrund seiner hervorragenden optischen Eigenschaften und seines geringen Wärmeausdehnungskoeffizienten ein ideales Material für viele AnwendungenEs hat eine breite Palette von Anwendungen, darunter optische Komponenten, Halbleiterwafer und mikroelektronische Komponenten.mit einem Durchmesser von 2 bis 12 ZollEs hat eine Schrägform von 0,25 mm x 45 ° und eine Warpform von weniger als 35um. Es hat eine niedrige TTV von weniger als 2um und weniger als 5um. Darüber hinaus kann es für verschiedene Zwecke mit AR, HR und V-Coat beschichtet werden.
Eigenschaften:
- Produktbezeichnung: Silikonwafer aus geschmolzenem Silikon
- Beschichtung: AR, HR, V-Coat
- Übertragungsbereich: 0,17 bis 2,1 um, 0,26 bis 2,1 um, .0185 bis 3,5 mm
- Marke: Corning, Schott, OHARA, FLH, China Glass
- Reflexionsfähigkeit: < 0,25%
- Stehbefestigkeit: 5 Bogensekunden
- Material: Borosilikatglas
- Substrat: Kalziumsilikatplatten
- Anwendungsbereich: IC-Siliziumwafer
Technische Parameter:
| Material | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) | ||||||
| Spezifikation | Einheit | 3 ̊ | 4 ¢ | 5" | 6" | 8" | 12" |
| Durchmesser (oder Quadrat) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 bis 0,25 mm | |||||
| Die dünnste Dicke | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Primäre Wohnung | mm | 22 | 32.5 | 42.5 | 57.5/Kegel | Schnitzel | Schnitzel |
| LTV (5mm x 5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Verbeugen | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warpgeschwindigkeit | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Übertragbarkeit | UV, optisch, IR oder individuell | ||||||
| Runden der Kante | mm | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 | |||||
| Art der Oberfläche | Einseitig poliert/Doppelseitig poliert | ||||||
| Polierte Seite Ra | m | < 1,0 nm oder spezifisch nach Anforderung | |||||
| Rückseite Kriterien | μm | Allgemein 0,2-0,5 μm oder nach Maß | |||||
| Aussehen | Verunreinigung | Keine | |||||
| Partikel> 0,3 μm | <= 30 | ||||||
| Sägezeichen, Streifen | Keine | ||||||
| Schablone | Keine | ||||||
| Risse, Sägemarken, Flecken | Keine | ||||||
| Eigenschaften | Werte |
|---|---|
| Material | Fusionssilikawafer, hochreine Fusionssilikawafer |
| Brechungsindex | 1.46, 1.472, 1.50, 1.51, 1.523 |
| Beschichtung | AR, HR, V-Coat |
| Parallelismus | 3 Arc Sec |
| Oberflächenqualität | 20 bis 10 |
| Zweite Wohnung | Auf Anfrage |
| Anwendung | Halbleiter, MEMS, medizinische |
| Übertragung | IR, sichtbar, DUV |
| Schott-Modell | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Metallverunreinigungen | < 0,2 ppm |
| Bogen | < 30 mm |
Anwendungen:
BonTeks Glassubstrate bestehen aus Kalziumsilikatplatten, Borosilikatglas und Aluminiumsilikatglas und sind ISO-zertifiziert:9001. Jeder Wafer wird in einer Kassette oder einem Glas verpackt und kann innerhalb von 2 Wochen nach der Zahlung über TT / im Voraus geliefert werden..25mm X 45° mit einer Dichte von 2,20g/cm3. Es hat auch eine Beschichtung aus AR, HR oder V-Coat und ist mit ISO9001 und RoHS zertifiziert. Die Schadensschwelle für BonTeks Fused Silica Wafer beträgt mehr als 10J/cm2.Die Mindestbestellmenge beträgt 5 Stück.
Anpassung:
BonTek ist ein führender Anbieter von Fused Silica Wafer. Wir bieten kundenspezifischen Service basierend auf den Bedürfnissen unserer Kunden.,Lichtdiode, Laserdiode usw.
Eigenschaften des Produkts:
- Markenbezeichnung: BonTek
- Modellnummer: Glasunterlage
- Herkunftsort: China
- Zertifizierung: ISO9001
- Mindestbestellmenge: 5 Stück
- Verpackung: Kassette, Glas
- Lieferzeit: 2 Wochen
- Zahlungsbedingungen: TT/Vorzahlung
- Versorgungsfähigkeit: 100000/Monat
- Beschichtung: AR, HR, V-Coat
- Brechungsindex: 1.46, 1.472, 1.50, 1.51, 1.523
- Marke: Corning, Schott, OHARA, FLH, China Glass
- OH-Gehalt: < 5 ppm, < 10 ppm, < 100 ppm
- Warp: <35um
- Material: hochreines geschmolzenes Silizium, Aluminiumsilikatglas
Unser Fused Silica Wafer ist von hoher Qualität, mit niedrigem OH-Gehalt, hohem Brechungsindex und geringer Warp. Wir garantieren, dass alle Produkte vor Lieferung streng getestet werden.
Wenn Sie Fragen zu unserem kundenspezifischen Dienst für Fused Silica Wafer haben, zögern Sie bitte nicht, uns zu kontaktieren.
Unterstützung und Dienstleistungen:
Technische Unterstützung und Service für Fused Silica Wafer stehen für Kunden zur Verfügung, die Hilfe mit ihrem Produkt benötigen.Unser erfahrenes technisches Team ist bereit, alle Fragen oder Bedenken der Kunden zu beantworten.Wir bieten technische Unterstützung für alle unsere Produkte, einschließlich Fused Silica Wafer. Wir bieten umfassende Hilfe bei der Fehlerbehebung und helfen bei der Lösung technischer Probleme.
Unser Team von hochqualifizierten Technikern kann jedes Fused Silica Wafer Produkt schnell und effizient diagnostizieren und reparieren.Wir verfügen über die neuesten Diagnosetools und können schnelle Bearbeitungszeiten für alle Reparaturen bieten.
Für Kunden, die Hilfe bei der Verwendung von Fused Silica Wafer Produkten benötigen, bieten wir umfassende Schulungsangebote an.Unsere erfahrenen Ausbilder können sowohl vor Ort als auch auf der Ferne Schulungen anbieten, um sicherzustellen, dass die Kunden verstehen, wie sie ihr Produkt richtig verwendenWir bieten auch Produktunterstützungsdokumente an, um Kunden bei ihrem Produkt zu unterstützen.
