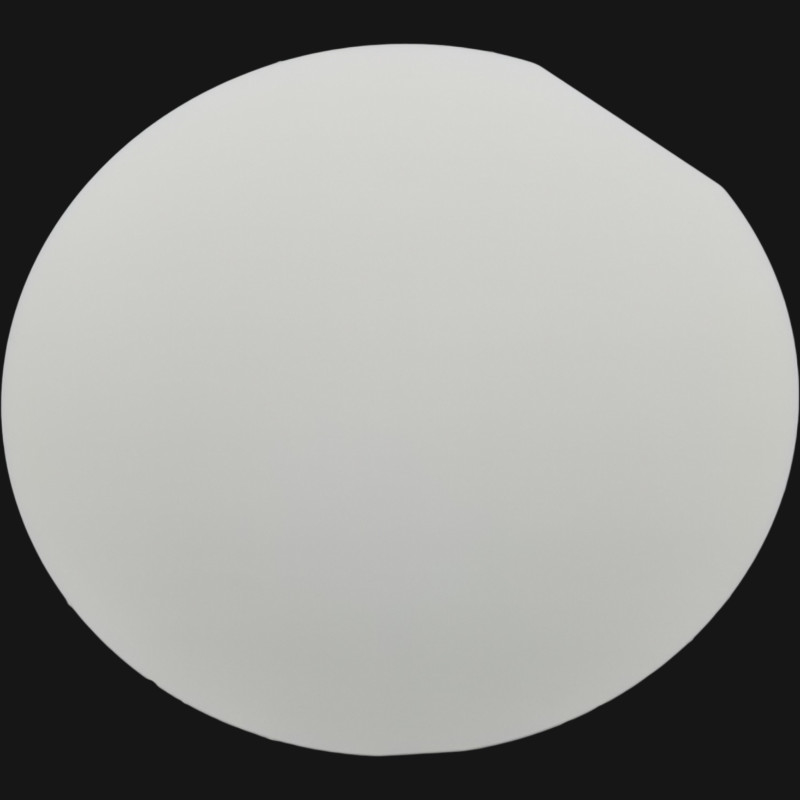

3.5um Fd Silica Wafer mit Corning 7980 FHUV OHARA1300 Schott BF33 Zerodur
Produktdetails:
| Place of Origin: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001 |
| Model Number: | Glass substrates |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Packaging Details: | Cassette, Jar |
| Delivery Time: | 2 weeks |
| Payment Terms: | TT/in advance |
| Supply Ability: | 100000/month |
|
Detailinformationen |
|||
| TTV: | < 2m, < 5m | Schrägfläche: | 0,25 mm x 45° |
|---|---|---|---|
| Perpendicularity: | 5 Arc Sec | Oberflächenbeschaffenheit: | 20-10 |
| Sendebereich: | 00,17 bis 2,1 μm, 0,26 bis 2,1 μm .0185 bis 3,5 mm | Schott-Modell: | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| OH-Gehalt: | < 5 ppm, < 10 ppm, < 100 ppm | COC: | Pro Antrag |
| Hervorheben: | 3.5 um Silikonwafer,Quarzwafer mit Corning,5 Arc Sec geschmolzener Siliziumwafer |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Fused Silica Wafer ist ein leistungsstarkes, kostengünstiges IC-Silizium-Wafer-Produkt, das in der Halbleiter-, MEMS- und medizinischen Industrie weit verbreitet ist.und es ist ein hochwertiges Material für die Herstellung elektronischer Produkte und KomponentenSeine einzigartigen Eigenschaften machen ihn ideal für viele Anwendungen, einschließlich optischer Elemente, optischer Linsen und anderer optischer Komponenten.Die Oberfläche der geschmolzenen Siliziumwafer ist extrem glatt und sehr widerstandsfähig gegen VerschleißEs verfügt über hervorragende optische Übertragungseigenschaften und eine hohe Reflexionsfähigkeit von weniger als 0,25%. Außerdem verfügt es über eine hervorragende Wärmeschlagfestigkeit und eine hervorragende Wärmeleitfähigkeit.Die Fused Silica Wafer hat eine Oberflächenqualität von 20-10Es ist zertifiziert nach ISO9001 und RoHS. Es eignet sich auch für eine breite Palette von Anwendungen wie Calcium Silicat Board, Fused Quartz Labware und andere Komponenten, die in elektronischen Geräten verwendet werden.
Die Fused Silica Wafer ist in verschiedenen Beschichtungen erhältlich, darunter AR, HR und V-Coat, was ihr ein breites Anwendungsspektrum gibt.so dass es eine ideale Wahl für eine Vielzahl von AnwendungenEs hat eine hohe Haltbarkeit und geringe Wartungsanforderungen, was es zu einer kostengünstigen Wahl für Halbleiter-, MEMS- und medizinische Anwendungen macht.Die Fused Silica Wafer bietet auch eine ausgezeichnete thermische Stabilität, so dass es für eine langfristige Verwendung in einer Vielzahl von Umgebungen geeignet ist.
| Material | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) | ||||||
| Spezifikation | Einheit | 3 ̊ | 4 ¢ | 5" | 6" | 8" | 12" |
| Durchmesser (oder Quadrat) | mm | 76.2 | 100 | 125 | 150 | 200 | 300 |
| Tol ((±) | mm | < 0,1 bis 0,25 mm | |||||
| Die dünnste Dicke | mm | > 010 | > 010 | > 030 | > 030 | > 030 | > 050 |
| Primäre Wohnung | mm | 22 | 32.5 | 42.5 | 57.5/Kegel | Schnitzel | Schnitzel |
| LTV (5mm x 5mm) | μm | < 2 | < 2 | < 2 | < 2 | < 2 | < 10 |
| TTV | μm | < 8 | < 10 | < 15 | < 20 | < 30 | < 30 |
| Verbeugen | μm | ± 20 | ± 25 | ± 40 | ± 40 | ± 60 | ± 60 |
| Warpgeschwindigkeit | μm | < 30 | < 40 | < 50 | < 50 | < 60 | < 60 |
| PLTV ((< 0,5um) | % | ≥ 95% ((5 mm*5 mm) | |||||
| Übertragbarkeit | UV, optisch, IR oder individuell | ||||||
| Runden der Kante | mm | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 | |||||
| Art der Oberfläche | Einseitig poliert/Doppelseitig poliert | ||||||
| Polierte Seite Ra | m | < 1,0 nm oder spezifisch nach Anforderung | |||||
| Rückseite Kriterien | μm | Allgemein 0,2-0,5 μm oder nach Maß | |||||
| Aussehen | Verunreinigung | Keine | |||||
| Partikel> 0,3 μm | <= 30 | ||||||
| Sägezeichen, Streifen | Keine | ||||||
| Schablone | Keine | ||||||
| Risse, Sägemarken, Flecken | Keine | ||||||
Eigenschaften:
- Produktbezeichnung: Silikonwafer aus geschmolzenem Silikon
- FLH-Modell: JGS1, JGS2, JGS3, F-HUV
- Übertragungsbereich: 0,17 bis 2,1 um, 0,26 bis 2,1 um, .0185 bis 3,5 mm
- Brechungsindex: 1.46, 1.472, 1.50, 1.51, 1.523
- Material: Aluminiumsilikatglas, Aluminiumsilikatglas, Borosilikatglas
- Anwendungsbereich: Halbleiter, MEMS, Medizin
- Inspektionsbericht: auf Anfrage
Technische Parameter:
| Parameter | Wert |
|---|---|
| Material | Hochreines geschmolzenes Silizium/Glaswafer |
| FLH-Modell | JGS1, JGS2, JGS3, F-HUV |
| OHARA-Modell | SK1300, SK1310 |
| Schott-Modell | Borofloat 33, B270, D263, Zerodur, MEMpax, BK7 |
| Stärke | 0.1 bis 10 mm |
| Schadensschwelle | > 10 J/cm2 |
| Metallverunreinigungen | < 0,2 ppm |
| Durchmesser | 2 bis 12 Zoll |
| Übertragung | IR, sichtbar, DUV |
| Inspektionsbericht | Auf Anfrage |
| Zweite Wohnung | Auf Anfrage |
Anwendungen:
BonTek bietet eine breite Palette von hochreinen geschmolzenen Kieselsäurewafern mit verschiedenen Modellen wie Corning C7980, C7979, Eagle XG, Gorilla, FLH JGS1, JGS2, JGS3 und F-HUV.Die Wafer werden aus geschmolzenem Quarz hergestellt, Borosilikatglas, optisches Glas, Quarzglas und andere Materialien mit ausgezeichneten optischen Eigenschaften.
Unsere geschmolzenen Siliziumwafer sind nach ISO9001 zertifiziert und können in einer Vielzahl von Anwendungen wie IR, sichtbarer und DUV-Übertragung verwendet werden.Mit einer Mindestbestellmenge von 5 Stück und Lieferzeit von 2 Wochen, sind BonTeks geschmolzenen Siliziumwafer zuverlässig und kostengünstig. Wir garantieren eine hohe Qualität und Lieferfähigkeit von 100000/Monat.
Unsere geschmolzenen Kieselsäure-Wafer weisen eine sehr präzise Oberflächenrauheit von Ra<1,0 nm auf, was sie für eine Vielzahl von Anwendungen perfekt macht.FLH und China GlassWir bieten Waffeln mit verschiedenen Verpackungen wie Kassette und Glas an.
Anpassung:
Silikon-Wafer: Machen Sie Ihre eigenenBonTek bietet kundenspezifische Fused Silica Wafers mit einer Modellnummer von Glassubstraten an. Unsere Fused Silica Wafers sind ISO:9001 zertifiziert, mit einer Mindestbestellmenge von 5 Stück.Jede Wafer wird entweder in einer Kassette oder in einem Glas verpacktWir sind in der Lage, bis zu 100000 Wafer pro Monat zu liefern.185 bis 3.5um, mit einer Schadensschwelle von > 10J/cm2, TTV von < 2um, < 5um und BOW von < 30um.und sind ideal für die Herstellung von Kalziumsilikatplatten verwendet.
Unterstützung und Dienstleistungen:
Wir bieten technische Unterstützung und Dienstleistungen für Fused Silica Wafers an. Unser technisches Team ist bereit, alle Fragen zu unseren Produkten zu beantworten, Beratung bei der Produktwahl zu geben,und helfen, Probleme zu beheben, die während des Herstellungsprozesses auftreten könnenWir bieten auch maßgeschneiderte Dienstleistungen wie Prozessoptimierung, Produktqualifizierung und Messlösungen an, um Ihren spezifischen Anforderungen gerecht zu werden.Wir bieten auch Schulungen über die Verwendung unserer Produkte, um eine optimale Leistung zu gewährleisten.
