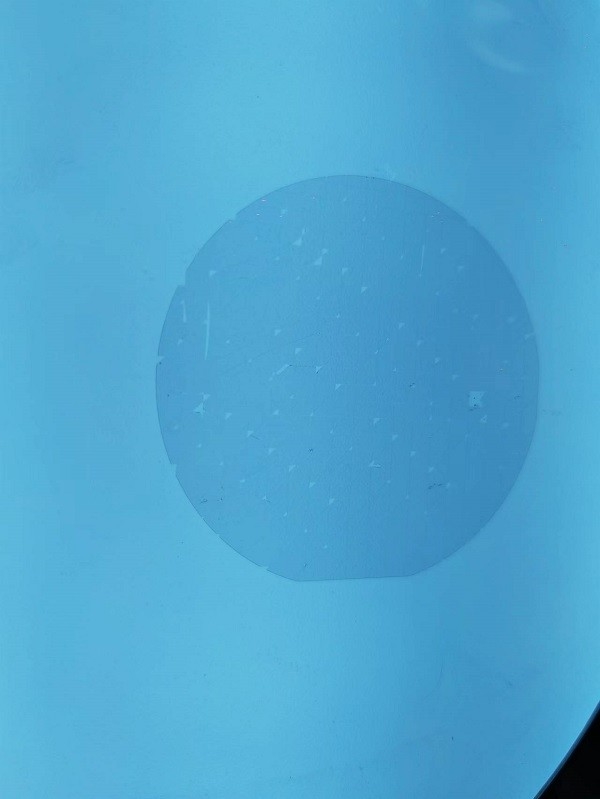

LTV 5mmx5mm 2μm Fusionssilikwafer TTV 20μm für die Halbleiterindustrie
Produktdetails:
| Place of Origin: | China |
| Markenname: | CSIMC |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Detailinformationen |
|||
| Produktbezeichnung: | JGS1 JGS2 JGS3 Glas- und Quarzwafer für eine chemische Stabilität mit höherer optischer Klarheit | Polierte Seite Ra: | < 1,0 nm oder spezifisch nach Anforderung |
|---|---|---|---|
| PLTV ((< 0,5um): | ≥ 95% ((5 mm*5 mm) | Übertragung: | Ultraviolett und sichtbar |
| Verbeugen: | Bei der Verwendung von "Fertigungssysteme" ist der Wert der in Absatz 1 Buchstabe a genannten "Ferti | Durchmesser: | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Material: | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) | Oberfläche: | DSP, SSP, DSL |
| Hervorheben: | 2um geschmolzenes Silizium-Wafer,5x5 mm geschmolzener Siliziumwafer,Fusionssilikawafer für die Halbleiterindustrie |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Eigenschaften:
- Produktbezeichnung: JGS1 JGS2 JGS3 Glas- und Quarzwafer für eine höhere optische Klarheit und chemische Stabilität
- Material: UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3)
- Randrundung: Konform mit der SEMI-M1.2-Norm/siehe IEC62276
- Durchmesser: 50,8 mm,76.2mm, 100mm, 150mm, 200mm
- Warp: < 30 μm, < 40 μm, < 50 μm, < 50 μm, < 60 μm, < 60 μm
Unsere Glassilikwafel, auch bekannt als Siliziumdioxid-Wafel oder Quarzwafel, ist ein hochwertiges Produkt, das eine überlegene optische Klarheit und chemische Stabilität aufweist.aus UV-geschmolzenem Silizium und geschmolzenem Quarz (JGS1), JGS2, JGS3), entspricht dieser Wafer der SEMI-M1.2-Norm für die Randrunderung und ist in Durchmessern von 50,8 mm bis 200 mm erhältlich.Diese Wafer ist eine zuverlässige Wahl für verschiedene Anwendungen.
Technische Parameter:
| Produktkategorie | Fusionssilikawafer |
| LTV (5mm x 5mm) | < 2 μm |
| Übertragung | Ultraviolett und sichtbar |
| Primäre Wohnung | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/Kegel, Kerbe, Kerbe |
| PLTV ((< 0,5um) | ≥ 95% ((5 mm*5 mm) |
| Stärke | 350 mm, 500 mm, 1000 mm |
| Runden der Kante | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 |
| Typ | Silikon und Quarz |
| Material | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) |
| Oberfläche | DSP, SSP, DSL |
Dies ist die technische Parametertabelle für SiO2-Wafer, Glassilikwafer, Quarz-Wafer.
Anwendungen:
Unsere geschmolzenen Kieselsäure-Wafer haben eine PLTV (<0,5um) von ≥95% (5mm*5mm) und eine polierte Seite Ra von weniger als 1,0nm, oder spezifisch nach Anfrage.SSP (einseitig poliert), und DSL (doppelseitige Umschaltung).
Unsere geschmolzenen Kieselsäure-Wafer sind perfekt für verschiedene Halbleiter- und MEMS-Anwendungen.PhotovoltaikzellenUnsere geschmolzenen Siliziumwafer weisen außerdem ausgezeichnete optische Eigenschaften auf, die sie für den Einsatz in optischen Fasern und Linsen geeignet machen.
Unsere geschmolzenen Kieselsäure-Wafer werden in Kassetten-/Glasverpackungen geliefert und vakuumversiegelt, um die Produktqualität zu gewährleisten.Ihr Produktbedarf wird immer rechtzeitig erfülltDie Lieferzeit beträgt je nach Standort 1-4 Wochen.
Wählen Sie BonTek Fused Silica Wafer für alle Ihre Anforderungen an Halbleiter- und MEMS-Anwendungen.
Unterstützung und Dienstleistungen:
- Unterstützung bei der Produktinstallation
- Fehlerbehebung und Reparatur von Produkten
- Anpassungsmöglichkeiten
- technische Unterstützung vor Ort
- Produktbildung und -bildung
- Garantie und Nachgarantieunterstützung
Verpackung und Versand:
Produktverpackung:
Das Fused Silica Wafer Produkt wird in einem schützenden Kunststoffkoffer verpackt, um sicherzustellen, dass es unbeschädigt an seinem Bestimmungsort ankommt.Das Gehäuse wird versiegelt, um zu verhindern, dass Staub oder Trümmer in die Wafer gelangen und beschädigen.
Versand:
Das Fused Silica Wafer Produkt wird über einen sicheren und zuverlässigen Kurierdienst versandt.einschließlich der Adresse und Kontaktdaten des EmpfängersDas Paket wird sorgfältig behandelt, um sicherzustellen, dass es in dem Zustand ankommt, in dem es versandt wurde.
Häufige Fragen:
A: Die Marke ist BonTek.
F: Welche Modellnummern gibt es für Fused Silica Wafer?
A: Die verfügbaren Modellnummern sind Fused Silica und Fused Quartz.
F: Welche Zertifizierungen hat die Fused Silica Wafer?
A: Die Fused Silica Wafer verfügt über ISO:9001 und ISO:14001 Zertifizierungen.
F: Welches ist der Ursprungsort von Fused Silica Wafer?
A: Der Ursprungsort von Fused Silica Wafer ist China.
F: Wie hoch ist die Mindestbestellmenge für Fused Silica Wafer?
A: Die Mindestbestellmenge für Fused Silica Wafer beträgt 5 Stück.
F: Wie hoch ist der Preis für Fused Silica Wafer? Ist er verhandelbar?
A: Der Preis für Fused Silica Wafer ist verhandelbar. Bitte kontaktieren Sie uns für weitere Informationen.
F: Welche Zahlungsbedingungen gelten für Fused Silica Wafer?
A: Die Zahlungsbedingungen für Fused Silica Wafer sind T/T.
F: Wie hoch ist die Versorgungsmöglichkeit für Fused Silica Wafer?
A: Die Versorgungsfähigkeit für Fused Silica Wafer beträgt 20000 Stück/Monat.
F: Wie lange dauert die Lieferzeit für Fused Silica Wafer?
A: Die Lieferzeit für Fused Silica Wafer beträgt 1-4 Wochen.
F: Welche Verpackungsdetails gibt es für Fused Silica Wafer?
A: Die Verpackungsdetails für Fused Silica Wafer sind Kassetten-/Glasverpackung, vakuumversiegelt.
