SSP Oberflächenfusionssilika-Wafer für den MEMS-Herstellungsprozess
Produktdetails:
| Place of Origin: | China |
| Markenname: | BonTek |
| Zertifizierung: | ISO:9001, ISO:14001 |
| Model Number: | Fused Silica, Fused Quartz |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 5 pcs |
|---|---|
| Preis: | Verhandlungsfähig |
| Packaging Details: | Cassette/ Jar package, vaccum sealed |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 20000 pcs/Month |
|
Detailinformationen |
|||
| Transmission: | Ultraviolet And Visible | Edge Rounding: | Compliant with SEMI M1.2 Standard/refer to IEC62276 |
|---|---|---|---|
| TTV: | <8µm, <10µm, <15µm, <20µm, <30µm, <30µm | Warp: | <30µm, <40µm, <50µm, <50µm, <60µm, <60µm |
| Material: | UV Fused Silica, Fused Quartz (JGS1, JGS2, JGS3) | Surface: | DSP, SSP, DSL |
| PLTV(<0.5um): | ≥95%(5mm*5mm) | Type: | Fused Silica, Fused Quartz |
| Hervorheben: | MEMS-Herstellungsprozess,SSP-Oberflächenfusionssilikwafer,MEMS-Herstellungsprozess für geschmolzenes Siliziumwafer |
||
Produkt-Beschreibung
Beschreibung des Produkts:
Unsere Fused Silica Wafer werden bis zu einer Oberflächenrauheit von weniger als 1,0 nm poliert oder können spezifiziert werden, um Ihre genauen Anforderungen zu erfüllen.Diese Präzisionsstufe sorgt für optimale Leistung in Ihren Halbleiter- und MEMS-AnwendungenDarüber hinaus erfüllt unser Wafer die Anforderungen an die Randrunderung der SEMI-M1.2-Norm sowie die IEC62276-Spezifikation.
Wir verstehen, dass Verformung in vielen Anwendungen ein Problem sein kann, weshalb wir eine Reihe von Optionen anbieten, die Ihren Bedürfnissen entsprechen.weniger als 40 μm, weniger als 50 μm, weniger als 60 μm und weniger als 70 μm. Auf diese Weise können Sie das für Ihre Anwendung am besten geeignete Warpniveau auswählen.
Um die Qualität unserer Fused Silica Wafer weiter zu gewährleisten, messen wir auch die TTV (Total Thickness Variation), um sicherzustellen, dass sie Ihren Vorgaben entspricht.Unser Wafer ist mit TTV-Niveaus von weniger als 8 μm erhältlich, weniger als 10 μm, weniger als 15 μm, weniger als 20 μm, weniger als 30 μm und weniger als 40 μm.
Insgesamt ist unser Fused Silica Wafer eine ausgezeichnete Wahl für Ihre Halbleiter- und MEMS-Anwendungen.in Kombination mit der Präzisionspolierung und der Runden der KantenWählen Sie aus unserer Auswahl an Warping- und TTV-Optionen, um sicherzustellen, dass unser Wafer genau Ihren Anforderungen entspricht.
Eigenschaften:
- Produktbezeichnung: Silikonwafer aus geschmolzenem Silikon
- Warp: < 30 μm, < 40 μm, < 50 μm, < 50 μm, < 60 μm, < 60 μm
- Produktkategorie: Silikonwafer
- Material:
- UV-verschmolzenes Silizium
- Schmelzkwarz (JGS1, JGS2, JGS3)
- Marke: JGS1 JGS2 JGS3
- Typ:
- Fusionssilikon
- Quarz, geschmolzen
Schlüsselwörter: Kristalline Siliciumwafer, Siliciumglaswafer, Quarzwafer
Technische Parameter:
| Eigenschaft | Auswahlmöglichkeiten |
|---|---|
| Primäre Wohnung | 22 mm, 32,5 mm, 42,5 mm, 57,5 mm/Kegel, Kerbe, Kerbe |
| TTV | Die in Absatz 1 Buchstabe a genannten Verfahren gelten für die Verwendung von Schutzgehältern, bei denen die Schutzgehälter nicht mehr als 5 mm groß sind. |
| Material | UV-geschmolzenes Silizium, geschmolzener Quarz (JGS1, JGS2, JGS3) |
| Runden der Kante | Konform mit der SEMI-M1.2-Norm/Verweis auf IEC62276 |
| Stärke | 350 mm, 500 mm, 1000 mm |
| Übertragung | Ultraviolett und sichtbar |
| PLTV ((< 0,5um) | ≥ 95% ((5 mm*5 mm) |
| Verbeugen | Bei der Verwendung von "Fertigungssysteme" ist der Wert der in Absatz 1 Buchstabe a genannten "Fertigungssysteme" zu messen. |
| Durchmesser | 500,8 mm,76.2mm, 100mm, 150mm, 200mm |
| Polierte Seite Ra | < 1,0 nm oder spezifisch nach Anforderung |
Diese Tabelle zeigt die technischen Parameter für das Glassilika-Wafer-Produkt.
Anwendungen:
Die Fused Silica Wafer verfügt über verschiedene Modelle, darunter JGS1, JGS2 und JGS3, und eignet sich für mehrere Anwendungsfälle und Szenarien von Produkten, z. B.:
- Optische Produkte:Die Fused Silica Wafer ist perfekt für eine überlegene optische Klarheit und eignet sich daher für optische Produkte wie Linsen, Spiegel und Prismen.
- Halbleiterindustrie:Die TTV- und Bow-Attribute des Wafers machen es zu einem idealen Produkt für die Halbleiterindustrie, wo Präzision und Gleichmäßigkeit entscheidend sind.
- Forschung und Entwicklung:Die Fused Silica Wafer eignet sich auch für Forschungs- und Entwicklungszwecke, wie z. B. in den Bereichen Nanotechnologie und Materialwissenschaft.
Die Fused Silica Wafer ist mit einer Randrundung ausgestattet, die der SEMI M1.2 Norm entspricht/siehe IEC62276, was eine reibungslose und sichere Handhabung gewährleistet.während der Bogen zwischen ±20μm und ±60μm liegt, je nach gewähltem Modell.
Unterstützung und Dienstleistungen:
Unser Fused Silica Wafer Produkt wird mit umfassender technischer Unterstützung und Dienstleistungen geliefert, um eine optimale Leistung und Kundenzufriedenheit zu gewährleisten.Unser Expertenteam ist zur Verfügung, um bei der Installation zu helfen., Betrieb und Wartung des Produkts sowie die Fehlerbehebung möglicher Probleme.Wir bieten maßgeschneiderte Lösungen an, um spezifische Kundenanforderungen zu erfüllen, und bieten Schulungen an, um eine ordnungsgemäße Verwendung des Produkts zu gewährleisten. Unser Engagement für Qualität erstreckt sich über den ersten Verkauf hinaus, da wir kontinuierliche Unterstützung bieten, um Fragen oder Bedenken zu beantworten, die während der Lebensdauer des Produkts auftreten können.
Verpackung und Versand:
Produktverpackung:

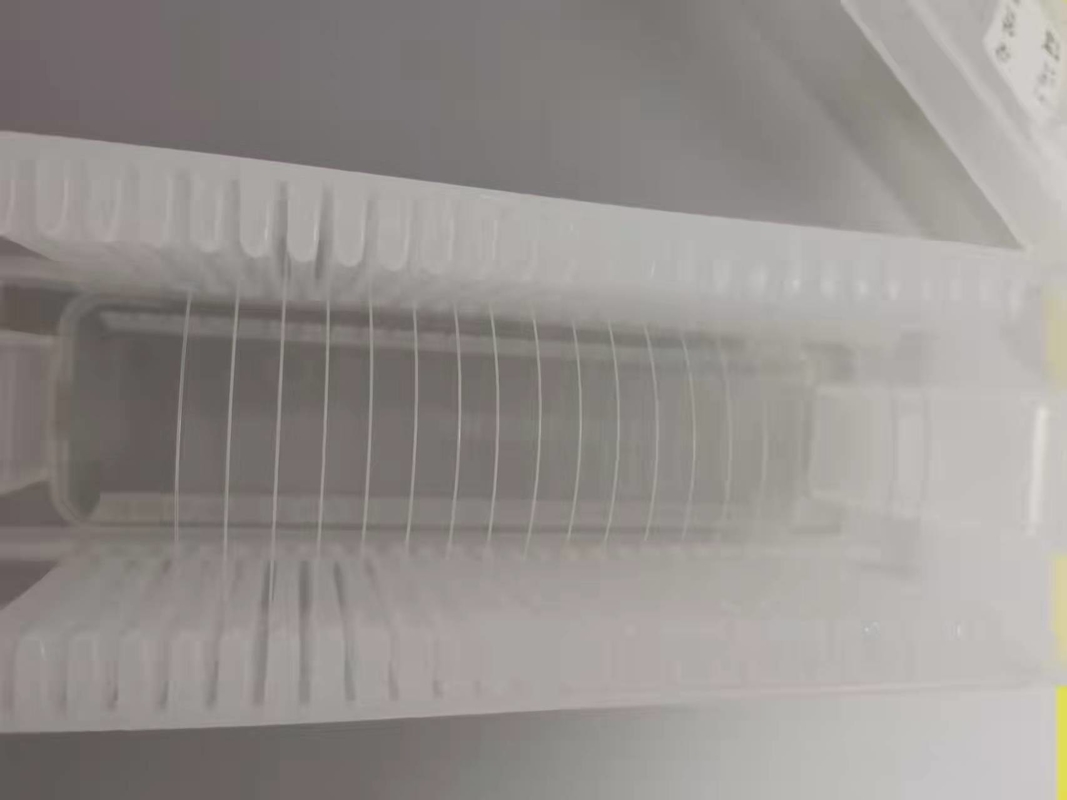

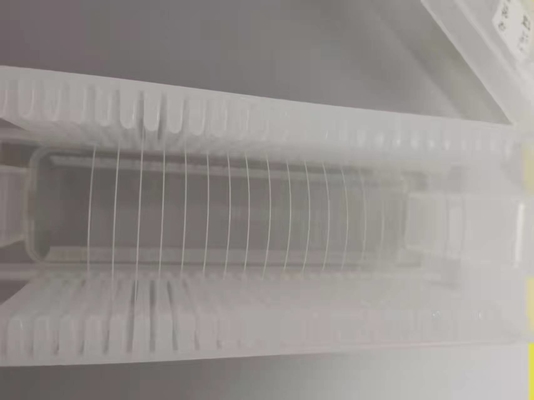

Das Fused Silica Wafer Produkt wird sicher in einem Reinraum verpackt, um eine Kontamination zu verhindern.Die Wafer werden in einen Waferträger mit Schutzinserten aus Schaumstoff gelegt, um Schäden während des Versands zu vermeiden..
Versand:
Das Fused Silica Wafer Produkt wird über einen zuverlässigen Kurierdienst versandt. Das Paket wird als zerbrechlich gekennzeichnet und sorgfältig behandelt.Die Versandkosten werden anhand des Bestimmungsortes und des Gewichts des Pakets berechnet..
Häufige Fragen:
F1: Wie lautet der Markenname des Produkts?
A1: Der Markenname des Produkts ist BonTek.
F2: Wie hoch ist die Mindestbestellmenge für die Fused Silica Wafer?
A2: Die Mindestbestellmenge für die Fused Silica Wafer beträgt 5 Stück.
F3: Welche Zertifizierungen hat das Produkt?
A3: Die Fused Silica Wafer ist nach ISO:9001 und ISO zertifiziert:14001.
F4: Wie verpackt man die Fused Silica Wafer?
A4: Die Fused Silica Wafer ist entweder in einer Kassette oder in einem Glas verpackt und unter Vakuum versiegelt.
F5: Wie ist die Lieferzeit für die Fused Silica Wafer?
A5: Die Lieferzeit für die Fused Silica Wafer beträgt 1-4 Wochen.
