Bevorzugte Wahl für Halbleitergeräte LEDs und Hochtemperaturelektronik mit Saphirwafern
Produktdetails:
| Place of Origin: | China |
| Markenname: | CQTGROUP |
| Zertifizierung: | ISO:9001 |
| Model Number: | Sapphire (Al2O3) |
Zahlung und Versand AGB:
| Minimum Order Quantity: | 10 Pieces |
|---|---|
| Preis: | Verhandlungsfähig |

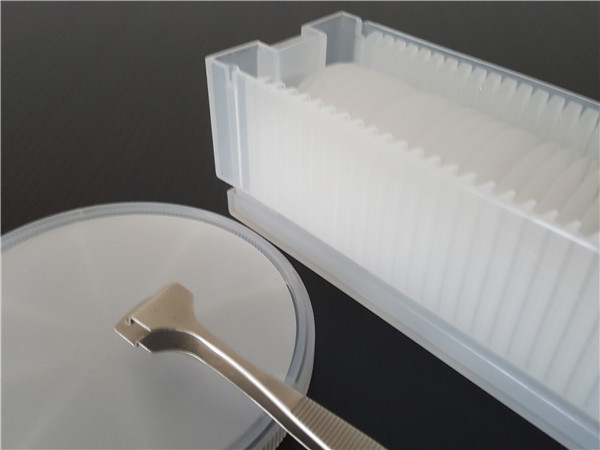

| Packaging Details: | Cassette, Jar, Film package |
| Delivery Time: | 1-4 weeks |
| Payment Terms: | T/T |
| Supply Ability: | 10000 pieces/Month |
|
Detailinformationen |
|||
| Material: | Sapphire Wafer | Type: | Single Crystal |
|---|---|---|---|
| Color: | White / Red / Blue | Growth Method: | Horizontally Directed Crystallization (HDC) |
| Surface: | DSP SSP | Purity: | 99.999％ |
| Flat Orientation: | A-plane (1 1-2 0 ) ± 0.2°; C-plane (0 0-0 1 ) ± 0.2°, Projected C-Axis 45 +/- 2° | Industry: | Led，optical Glass，eli-ready Wafer |
Produkt-Beschreibung
Bevorzugte Wahl für Halbleitergeräte LEDs und Hochtemperaturelektronik mit Saphirwafern
Warum wählen Sie unsere Saphirwafer?
- Überlegene Materialqualität: Unsere Wafer sind aus hochreinem Einkristallsafir gefertigt und bieten eine unvergleichliche chemische Trägheit, Kratzfestigkeit und UV-IR-Transparenz.
- Maßgeschneiderte Spezifikationen: Erhältlich in Durchmessern von 2 bis 8 Zoll, mit anpassbaren Dicken (100 μm bis 2 mm), Ausrichtung (C-Ebene, R-Ebene, A-Ebene) und Oberflächenbearbeitung (poliert),mit einer Breite von mehr als 20 mm,
- Industrieführende Leistung: Ideal für LED-Produktion, HF-Geräte, optische Sensoren, Halbleitersubstrate und Luftfahrtkomponenten.
- Strenge Qualitätskontrolle: Jede Wafer wird einer fortgeschrittenen Inspektion (Röntgen, AFM, Interferometrie) unterzogen, um eine Oberflächenrauheit unterhalb des Nanometers und fehlerfreie Oberflächen zu gewährleisten.
Anwendungen, die glänzen
Von 5G/6G-Kommunikationssystemen der nächsten Generation bis hin zu Hochleistungslaseroptik und medizinischen Bildgebungsgeräten ermöglichen unsere Saphirwafer Innovationen.Die hohen Temperaturen und die hohe Plasmaerosionbeständigkeit machen sie für die Halbleiterherstellung und die fortgeschrittene FuE unerlässlich..
Partner mit Vertrauen
Unterstützt durch mehr als 15 Jahre Erfahrung in Kristallwachstum und Waferverarbeitung garantieren wir schnelle Prototypen, flexible Auftragsvolumina und globale Logistikunterstützung.Steigern Sie die Leistung Ihres Produkts und senken Sie gleichzeitig die Lebenszykluskosten.
Optische Eigenschaften
|
Übertragung |
0.17 bis 5,5 um |
|
Brechungsindex |
1.75449 (o) 1.74663 (e) bei 1,06 um |
|
Verlust der Reflexionsfähigkeit |
bei 1,06 Mikrometer (2 Oberflächen) für O-Strahlen - 11,7%; für E-Strahlen - 14,2% |
|
Absorptionsindex |
0.3 x 10-3 cm-1 bei 2,4 um |
|
dN/dT |
13.7 x 10-6 bei 5,4 um |
|
dn/dm = 0 |
1.5 um |
|
Orientierung |
R-Ebene, C-Ebene, A-Ebene, M-Ebene oder eine bestimmte Ausrichtung |
|
Orientierung |
± 0,3° |
|
Durchmesser |
2 Zoll, 3 Zoll, 4 Zoll, 6 Zoll, 8 Zoll oder andere |
|
Durchmesser Toleranz |
0.1mm für 2 Zoll, 0.2mm für 3 Zoll, 0.3mm für 4 Zoll, 0.5mm für 6 Zoll |
|
Stärke |
0.25 mm, 0,33 mm, 0,43 mm, 0,65 mm, 1 mm oder andere; |
|
Ausmaß der Abweichung |
25 μm |
|
Primärflächige Länge |
16.0±1.0mm für 2 Zoll, 22.0±1.0mm für 3 Zoll, 30.0±1.5mm für 4 Zoll, 47.5/50.0±2.0mm für 6 Zoll |
|
Primäre flache Orientierung |
A-Ebene (1 1-2 0) ± 0,2°; C-Ebene (0 0-0 1)) ± 0,2°, Projektions-C-Achse 45 +/- 2° |
|
TTV |
≤10μm für 2 Zoll, ≤15μm für 3 Zoll, ≤20μm für 4 Zoll, ≤25μm für 6 Zoll |
|
Bogen |
≤10μm für 2 Zoll, ≤15μm für 3 Zoll, ≤20μm für 4 Zoll, ≤25μm für 6 Zoll |
|
Vorderfläche |
Epipoliert (Ra< 0,3 nm für die C-Ebene, 0,5 nm für andere Ausrichtungen) |
|
Rückenoberfläche |
Fein gemahlen (Ra=0,6 μm~1,4 μm) oder Epipoliert |
|
Verpackung |
Verpackt in einer Reinraumumgebung der Klasse 100 |
Überprüfung der Annahme
1Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und als zerbrechlich gekennzeichnet. Wir liefern es durch ausgezeichnete inländische und internationale Expressunternehmen, um die Qualität des Transports zu gewährleisten.
2. Nachdem Sie die Ware erhalten haben, wenden Sie sich bitte mit Vorsicht an und prüfen Sie, ob der Außenkarton in gutem Zustand ist. Öffnen Sie den Außenkarton sorgfältig und prüfen Sie, ob die Verpackungskisten ausgerichtet sind.Mach ein Foto, bevor du sie rausnimmst..
3Bitte öffnen Sie die Vakuumverpackung in einem sauberen Raum, wenn die Produkte angewendet werden sollen.
4. Wenn die Produkte während des Kuriers beschädigt sind, nehmen Sie bitte sofort ein Foto oder ein Video auf. Nehmen Sie die beschädigten Produkte NICHT aus der Verpackungskiste!Kontaktieren Sie uns sofort und wir werden das Problem gut lösen.
