Produktdetails:

Place of Origin: China
Markenname: CQT
Zertifizierung: ISO:9001, ISO:14001
Model Number: Fused Silica, Fused Quartz

Zahlung und Versand AGB:

Minimum Order Quantity: 10 pcs
Preis: Verhandlungsfähig
Packaging Details: Cassette/ Jar package, vaccum sealed
Delivery Time: 1-4 weeks
Payment Terms: T/T
Supply Ability: 20000 pcs/Month
Bestpreis Kontakt

Detailinformationen

Material: Fused Quartz Wafer Brand: JGS1 JGS2 JGS3
Diameter: 76.2mm, 100mm, 150mm, 200mm Thickness: 350um, 500um, 1000um
TTV: <5µm Ra Roughness: <1nm / GC#1000
Surface: Double Side Polish, Single Side Polish, Lap Application: Semiconductor, MEMS

Produkt-Beschreibung

Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik



Unsere Fused Silica Wafers sind aus ultrareinem, synthetischem fusioniertem Silizium (SiO2) hergestellt, das eine unvergleichliche optische Klarheit, thermische Stabilität und chemische Beständigkeit bietet.Ideal für anspruchsvolle Anwendungen in der HalbleiterherstellungDiese Wafer sind so konzipiert, dass sie extremen Bedingungen standhalten und gleichzeitig eine dimensionale Genauigkeit und Oberflächenintegrität beibehalten.

Zu den wichtigsten Merkmalen gehören:

  • Außergewöhnliche Reinheit: 99,99%+ SiO2-Gehalt minimiert Verunreinigungen und gewährleistet optimale Leistung in Lithographie- und Lasersystemen.
  • Wärmebeständigkeit: Widerstandsfähig gegen Temperaturen bis zu 1.050°C ohne Verformung, so dass es perfekt für Hochtemperaturverfahren geeignet ist.
  • Niedriger Wärmeausdehnungskoeffizient (CTE): Verringert die Belastung bei schnellen Temperaturänderungen und erhöht die Zuverlässigkeit von Präzisionsgeräten.
  • Oberflächenveredelung: Erhältlich in polierten oder feingemachten Oberflächen, um den strengen optischen und mikroelektronischen Anforderungen gerecht zu werden.

Unsere Fused Silica Wafers, die bis zu 300 mm Durchmesser und Dicken von 0,1 mm bis 10 mm bieten, unterstützen schnelles Prototyping und die Produktion in großen Mengen.Vertrauen Sie auf unsere ISO-zertifizierte Fertigung für eine gleichbleibende Qualität und pünktliche Lieferung.

Verbessern Sie die Leistung Ihres Projekts!Kontaktieren Sie uns noch heute für Spezifikationen, Angebote und technischen Support!

Parameter Beschreibung
Material Schmelzkwarz JGS2
Zusammensetzung SiO2(Siliziumdioxid)
Übertragung Ausgezeichnete Transparenz im Bereich von Ultraviolett (UV) bis Infrarot (IR)
Brechungsindex 1.4585 (bei 587,6 nm)
Dichte 2.203 g/cm3
Koeffizient der thermischen Ausdehnung 5.5 x 10- SiebenK- Nein.
Betriebstemperaturbereich Bis zu 1200 °C
Chemische Resistenz Widerstandsfähig gegen die meisten Säuren, Alkalien und organischen Lösungsmitteln
Oberflächenbearbeitung mit einem Durchmesser von mehr als 50 cm3
Oberflächenqualität üblicherweise nach Industriestandards festgelegt (z. B. MIL-O-13830)
Dimensionelle Toleranz Anpassbar nach Kundenanforderungen
Wafergrößen Erhältlich in verschiedenen Durchmessern: 2", 3", 4", 6", 8" und größer
Waferdicke Typischerweise von einigen bis mehreren Millimetern
Anwendungen Optik, Laser, Halbleiter, wissenschaftliche Instrumente usw.



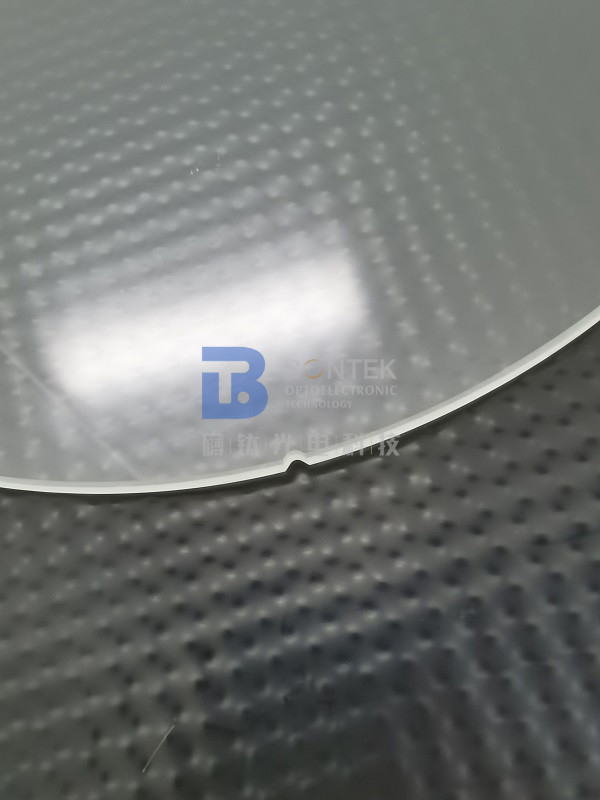

Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik 0Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik 1Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik 2





Spezifikationen für die Herstellung von geschmolzenem Quarz

Parameter

JGS1

JGS2

JGS3

Höchstgröße

< Φ200 mm

< Φ300 mm

< Φ200 mm

Übertragungsbereich (mittleres Übertragungsverhältnis)

00,17 bis 2,10 μm (Tavg> 90%)

0.26 bis 2,10um (Tavg> 85%)

0.185 bis 3,50um (Tavg> 85%)

OH- Gehalt

1200 ppm

150 ppm

5 ppm

Fluoreszenz

(ex 254 nm)

Praktisch frei

Starke V-B

Starke V-B

Unreinheitsanteil

5 ppm

20 bis 40 ppm

40 bis 50 ppm

Birefringenzkonstante

2 bis 4 nm/cm

4 bis 6 nm/cm

4 bis 10 nm/cm

Schmelzmethode

Synthetische Herz-Kreislauf-Erkrankungen

Schmelzen von Sauerstoff-Wasserstoff

Elektrische Schmelze

Anwendungen

Lasersubstrat: Fenster, Linse, Prisma, Spiegel...

Halbleiter und Hochtemperaturfenster

IR und UV
Substrat





Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik 3



Verbessern Sie Ihre Halbleiterprozesse mit geschmolzenen Siliziumwafern mit konkurrenzloser thermischer Stabilität und für Optik und Photonik 4

Häufige Fragen:



  1. - Was ist das? Auf welchen Produkten arbeiten Sie hauptsächlich?

A:Wir betrachten uns als Spezialisten für Piezowafer. Wir waren die ersten, die vor etwa 30 Jahren mit Single Crystal Quartz in China arbeiteten. Dann treten wir allmählich in das Feld von LiNbO3, LiTaO3,aus Quarzglas, LGS, CTGS etc. Besonders, wenn Sie nach einem Piezo-Quarz-Lieferanten suchen, sind wir die ultimative Wahl!SC- und IT-Schnitte mit überlegener Winkelpräzision.



  1. F: Akzeptieren Sie Produktanpassungen?

A:Ja, natürlich. Wir können nach Ihrer Anfrage herstellen. Außerdem sind wir so erfahren mit Piezowafern, dass wir Ihnen relevante Vorschläge geben können, wenn Sie sich Ihrer Wahl nicht zu 100% sicher sind.Außerdem...Wir haben ein paar Standard-Waffeln auf Lager. Bitte fragen Sie uns.



  1. - Was ist das? Können Sie die Ware über unseren Kurier liefern?

A:Ja, wir empfehlen Ihnen, mit dem Kurierdienst zu gehen, mit dem Sie am besten vertraut sind (DHL, FedEX, UPS etc.).Wir werden die Produkte sicher in akzeptabler Größe verpacken, damit Sie die Versandkosten sparen können.Wenn Sie uns brauchen, um die Fracht zu erledigen, ist es auch kein Problem. Wir haben auch gute Rabatte bei den internationalen Kuriergesellschaften.



  1. - Was ist das? Wie können Sie garantieren, dass wir sicher bekommen, was wir wollen?

A:Die Waferprodukte sind zerbrechlich und manchmal teuer. Das Letzte, was wir als Hersteller sehen wollen, ist, dass die Produkte, die wir herstellen, während des Kuriers beschädigt wurden.Wir packen die Waffeln ordnungsgemäß und packen sie in einen richtigen Karton mit Pufferschwamm.Aber Unfälle sind manchmal unvermeidlich.Überprüfung der ZulassungWenn das Unerwünschte passiert ist, geben wir Ihnen entweder die Nachfüllung oder die Rückerstattung, wenn Sie die Kontrollschritte befolgen.



  1. - Was ist das? Können wir Ihre Fabrik besuchen?

A:Die Fabrikinspektion ist wichtig für den Großkauf und die langfristige Zusammenarbeit.Große Namen auf der ganzen Welt haben unseren Fortschritt beim Aufbau von Fabriken gesehen.In diesen Tagen hatten wir aufgrund der Covid-19-Pandemie auch die Erfahrung, mit globalen Käufern per Videokonferenz zu sprechen.





Überprüfung der Annahme

  • Das Produkt ist zerbrechlich. Wir haben es ausreichend verpackt und als zerbrechlich gekennzeichnet. Wir liefern es durch ausgezeichnete inländische und internationale Expressunternehmen, um die Qualität des Transports zu gewährleisten.
  • Nach Erhalt der Ware ist es ratsam, die Umschließung sorgfältig zu handhaben und zu überprüfen, ob die Umschließung in gutem Zustand ist.Mach ein Foto, bevor du sie rausnimmst..
  • Bitte öffnen Sie die Vakuumverpackung in einem sauberen Raum, wenn die Produkte angewendet werden sollen.
  • Wenn die Produkte während des Kurierdienstes beschädigt sind, bitte fotografieren oder aufnehmen Sie sofort ein Video.Kontaktieren Sie uns sofort und wir werden das Problem gut lösen.
